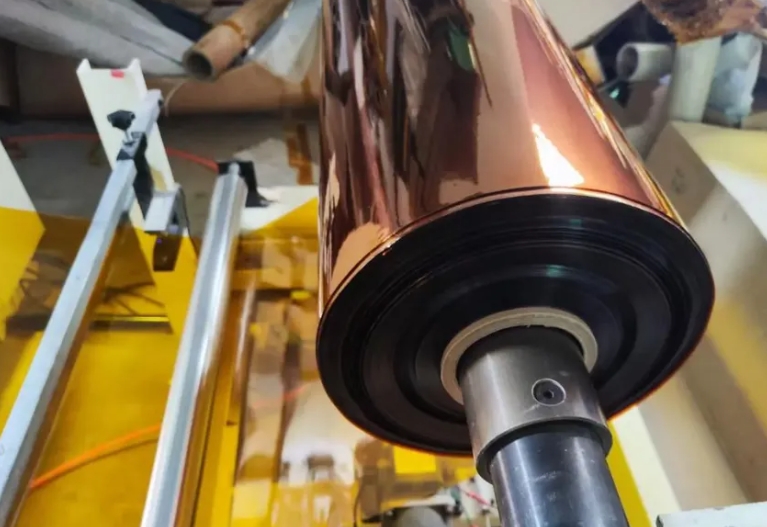

在柔性電子、FPC（柔性印制電路板）加工中，PI（聚酰亞胺）覆蓋膜是一種極為常見的絕緣層材料，其優異的耐高溫、電氣絕緣和柔韌性性能使其廣泛應用于智能穿戴、手機、醫療器械等高精度產品領域。

然而，在采用納秒紫外激光進行切割、鉆孔等微細加工過程中，常常出現PI覆蓋膜碳化發黑現象，嚴重影響FPC線路的絕緣性，甚至導致短路失效。本文將從問題分析入手，結合推薦設備BT3030-2紫外皮秒激光切割機，探討更優的解決路徑。

一、PI覆蓋膜碳化發黑的成因解析

1. 材料特性與熱敏感性

PI覆蓋膜屬于熱敏感高分子材料，在加工過程中受熱極易發生碳化反應。其耐溫極限雖然高達300℃以上，但在局部激光能量密度集中條件下，會迅速升溫并導致：

* 分子鏈斷裂；

* 碳基團形成；

* 材料表面發黑碳化。

2. 納秒紫外激光的熱積累效應

納秒激光雖然波長較短（通常為355nm），具備較好的聚焦能力和較小的熱影響區域，但其脈寬仍在納秒級別（10^-9s），屬于“長脈沖”激光，存在熱積累問題：

* 高頻多脈沖連續照射時，材料熱量無法及時擴散；

* 導致加工區域溫度持續升高；

* 最終引發局部碳化和燒蝕發黑。

3. 工藝參數控制不當

激光功率過高、掃描速度過慢、重復頻率設置不合理，都會增強熱堆積，尤其在細密圖形的角落和交界處更易出現發黑現象。

二、碳化發黑對FPC品質的影響

PI覆蓋膜碳化不僅影響外觀，更關鍵在于其電氣性能受損，存在以下風險：

項目	風險描述
絕緣性降低	碳化區域電阻下降，易發生短路或信號干擾
粘附性能變差	表面粗糙、脫附，后續層疊或貼合質量下降
結構脆化	局部熱應力導致裂紋或脫落
產品良率下降	需重工或報廢率上升，拉高制造成本

三、推薦解決方案：采用皮秒級冷加工激光系統

針對碳化問題，更短脈寬、更小熱影響區的“冷加工”激光技術是理想選擇。相比納秒激光，皮秒激光（10^-12s）在加工PI材料時優勢明顯：

對比項	納秒紫外激光	皮秒紫外激光
熱影響區	較大，容易碳化	極小，熱積累極低
切邊質量	易發黃發黑	切邊整潔干凈
脈寬	數十納秒	皮秒級（<10ps）
碳化風險	高	極低

四、推薦設備：BT3030-2 紫外皮秒激光切割機

為解決PI覆蓋膜碳化發黑問題，推薦使用【博特精密】旗下的BT3030-2 紫外皮秒激光切割機，具備工業級高穩定性與高精度，是FPC行業理想的升級選擇。

關鍵參數一覽：

項目	參數
激光類型	紫外皮秒固體激光器
波長	355nm
脈寬	<10ps（典型值7ps）
平均功率	3W/5W/10W可選
重復頻率	50kHz~1MHz
加工平臺尺寸	300mm × 300mm
加工精度	±5μm
適用材料	PI膜、PET膜、銅箔、聚酯等

優勢亮點：

* 超短脈沖冷加工，根本解決碳化發黑；

* 自適應功率調節，匹配不同材料厚度；

* 雙軌高精運動平臺，確保圖形切割精度；

* 內置除塵系統，提高潔凈度與安全性。

五、實際應用案例

案例背景：

某國內FPC加工企業，原采用納秒紫外激光設備加工0.025mm PI覆蓋膜，發現碳化發黑率高達15%，良率偏低。

引入BT3030-2設備后：

* 加工區域切邊潔凈無碳化；

* 覆蓋膜絕緣電阻值提高20%以上；

* 良率提升至98.6%；

* 平均產線加工速度提升15%。

客戶反饋：“皮秒激光切割后，產品穩定性和客戶滿意度都得到了顯著提高。”

六、常見問題解答（FAQ）

Q1：皮秒激光設備價格是否高于納秒設備？

A1：初期采購成本略高，但因碳化率低、返修率低、加工效率高，長期綜合成本更低。

Q2：PI厚度在多少以下使用皮秒激光更有優勢？

A2：在0.01mm~0.1mm的PI膜切割中尤為明顯，越薄的材料對熱影響越敏感。

Q3：BT3030-2是否支持多圖層聯動切割？

A3：支持，可通過視覺定位系統完成自動對位及層間切割。

七、總結與建議

在FPC等高精密柔性電子加工中，PI覆蓋膜碳化發黑問題已成為制程優化的重點。傳統納秒紫外激光因熱積累不可避免，而皮秒紫外激光設備BT3030-2以其冷加工特性、優異加工質量和成熟的工業應用經驗，為行業帶來高良率、高精度的解決方案。

建議企業盡早升級工藝與設備，實現制造質效雙提升。
