激光打標機以其高速、高精度和非接觸式加工優勢，廣泛應用于電子、五金、芯片、汽車、醫療等領域。而為了滿足更高精度、更復雜工件形狀的打標需求，越來越多廠家引入視覺定位系統，通過攝像頭與圖像識別技術輔助精準打標。但不少用戶在使用過程中卻遇到視覺定位不準的問題：打標偏位、重復定位不一致、圖像識別不穩定等，嚴重影響加工效率和良品率。

那么，激光打標機視覺定位不準該如何調試？本文將從常見問題原因分析、調整方法、注意事項等方面為您詳細解讀，并帶來3個視覺定位激光打標機常見FAQ解答，幫助您快速解決問題。

一、視覺定位不準的常見原因分析

造成激光打標機視覺定位誤差的因素，主要集中在以下幾個方面：

1. 攝像頭安裝不合理

如果攝像頭角度未校正，或者安裝位置與打標頭偏差較大，會導致拍攝圖像與實際打標區域對不上，從而產生偏移。

2. 圖像識別算法參數未調整

視覺系統通常需要進行模板匹配、邊緣識別、形狀識別等操作。如果參數設置過于寬泛或太嚴苛，會影響圖像識別準確性，尤其在不同材料、不同光照條件下更明顯。

3. 標定操作未完成或錯誤

視覺系統初始使用時需要進行相機標定與打標區域標定。如果沒有準確完成標定步驟，軟件所識別的位置將無法正確映射至激光打標坐標。

4. 工件固定不牢或位置變化

即便視覺系統本身沒問題，如果工件放置偏差大、夾具松動，也會導致視覺識別到的圖像與實際打標點不一致，尤其在批量自動化作業中更為常見。

5. 機器震動或環境干擾

外部震動、電磁干擾、攝像頭信號不穩定，也可能導致識別圖像出現波動，從而造成打標誤差。

二、視覺定位誤差的調整方法

針對上述問題，可以從以下幾個步驟入手進行調試：

1. 檢查攝像頭安裝角度與位置

* 確保攝像頭垂直于打標面；
* 攝像頭與激光頭之間的相對距離與偏差需根據廠家提供的標準模板進行校對；
* 擰緊支架，確保固定牢固不晃動。

2. 重新標定視覺系統

大部分視覺系統提供標定功能，步驟包括：

* 打標平臺標定：讓軟件知道“圖像坐標”與“打標坐標”之間的對應關系；
* 工件模板設置：重新拍攝標準工件模板圖像，設置匹配區域；
* 位置誤差矯正：軟件中設置XY軸偏移微調、旋轉角度校準，確保目標位置精準落點。

3. 優化圖像識別參數

* 增加圖像對比度（可通過打光或背景優化）；
* 調整匹配容差值，設定適當的匹配度閾值；
* 啟用邊緣增強、輪廓識別等功能以提升識別穩定性。

4. 更換或加裝輔助光源

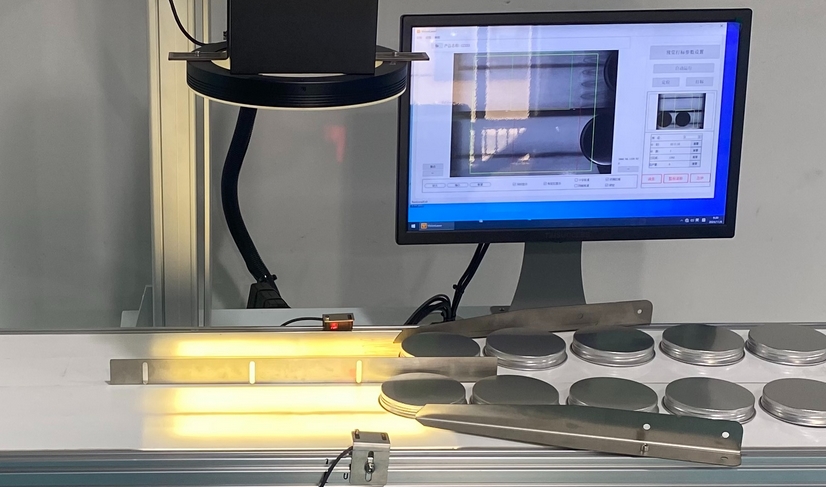

若環境光不穩定，可加裝環形LED光源或同軸光源，形成穩定、無陰影的視覺效果，減少系統誤判。

5. 檢查打標軟件與PLC協同設置

* 確保視覺系統與打標機控制系統的通信穩定；
* 打標動作延遲時間、觸發順序需同步準確；
* 若使用機器人或流水線輸送，還需配置實時坐標跟蹤。

三、日常維護與操作建議

1. 定期清潔攝像頭鏡頭，防止灰塵或油污影響圖像；
2. 每次更換夾具或產品型號后都應重新標定模板；
3. 若發現圖像識別穩定性下降，可重新訓練模板或更新視覺算法；
4. 視覺定位系統推薦使用穩定電源并接地，避免信號干擾。

四、視覺激光打標機常見3個FAQ解答

FAQ 1：激光打標機視覺定位系統加裝要多少錢？

視覺系統加裝費用通常取決于以下幾個因素：

* 硬件部分：工業相機（高像素相機價格更高）、鏡頭、光源、支架等；
* 軟件部分：視覺識別系統軟件、模板訓練算法；
* 調試服務：廠家是否提供現場標定服務；

一般來說，加裝一套中高端視覺定位系統的費用在 8,000元\~30,000元人民幣之間，進口品牌可能更貴。不同廠家價格差異較大，建議優先考慮技術支持能力強、行業經驗豐富的品牌（如海康、基恩士、博特精密等）。

FAQ 2：視覺激光打標機位置老是不穩定怎么辦？

若視覺定位系統出現打標位置漂移，建議檢查以下幾點：

* 攝像頭支架是否松動，需加固；
* 圖像識別算法是否參數設置過寬，建議調小匹配誤差；
* 工件夾具是否牢固，避免移動；
* 重新標定模板與坐標轉換；
* 檢查系統是否受到外部震動或干擾（如大型設備附近）；

通過逐項排查和優化設置，絕大多數位置不穩定問題都可以解決。

FAQ 3：視覺激光打標機的定位指示燈是什么光？

視覺定位系統一般會配備輔助光源和定位指示燈：

* 定位指示燈常見為 紅色激光光斑，通過十字線或圓點在打標區域顯示當前定位中心；
* 部分高端系統還會配合LED環形燈提供補光，增強攝像頭圖像識別穩定性；
* 激光指示器僅為輔助定位用途，并不參與打標加工過程。

如果發現紅光指示器偏移嚴重，也可以通過軟件微調XY位置或更換光斑模塊。

結語：

激光打標機加裝視覺定位系統，極大提升了智能化與加工精度，但也帶來了一定的調試與使用門檻。只要掌握好視覺系統的核心原理，結合日常維護與參數優化，即可充分發揮其在批量、高速、高精度打標中的優勢。

如果您在調試中仍遇到無法解決的問題，建議及時聯系廠家售后或選擇像博特精密這樣具備專業視覺定位解決方案的品牌提供技術支持。

附加內容：視覺定位系統誤差排查圖表

序號	誤差類型	具體表現	常見原因	排查與解決方法
1	圖像偏移	打標圖案整體偏離原應打位置	相機安裝傾斜、標定參數錯誤、工件未對準	調整相機姿態，重新標定系統，檢查治具安裝位置
2	圖像縮放/比例錯誤	圖像看起來變形、過大或過小	標定誤差、光學畸變、相機鏡頭參數錯誤	校正鏡頭畸變，重新進行亞像素標定
3	打標圖案旋轉	圖案偏轉角度打上去	相機或工件角度傾斜、圖像識別模板角度誤差	增加旋轉糾正算法，優化圖像模板匹配
4	位置波動	同一工件批次定位位置不穩定	相機抖動、光源干擾、圖像識別不穩定	加固相機支架，調整光源角度與亮度，優化識別算法
5	特征識別失敗	識別不到圖像目標或提示定位失敗	圖像特征不明顯、工件材質反光、背景雜亂	更換角度補光、噴涂消光處理、使用更強魯棒性模板
6	定位延遲或頻繁失敗	打標速度慢、時而失敗	識別程序卡頓、數據傳輸延遲、電腦配置不足	升級處理器或工控機、優化視覺識別流程
7	多工位打標錯位	多工位打標產品圖案錯位	工位切換不同步、視覺坐標與打標坐標轉換不一致	校準多工位坐標系統、同步通信協議
8	打標位置和預覽不一致	屏幕預覽位置與實際打標位置差異明顯	激光器打標延遲、Mark點識別錯誤	打標前進行一次空打測試并校正位置
9	激光紅光指示不準確	指示燈顯示位置與激光打標點不一致	紅光指示鏡頭或反射鏡位置偏移	重新對準紅光指示系統，進行光路調校
10	圖像模糊，邊緣識別不清晰	圖像模糊導致無法準確識別定位點	相機對焦不清晰、工件表面反光、光源漫反射嚴重	手動對焦調整鏡頭、更換偏振光源或調整打光方式

圖表說明：
1、本圖適用于激光打標系統中集成了視覺定位識別模組的情況。
2、適用于 CO? 激光、光纖激光、紫外激光等多種打標設備。
3、可用于售后服務工程師、設備調試員、客戶自行排查使用。
