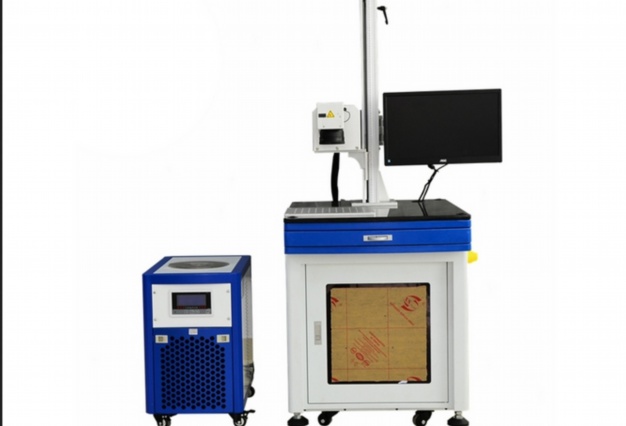

針對激光打標機出現紅光正常但無法標刻的問題，以下是詳細的故障排查與解決方案：

一、故障現象描述

設備開啟后，紅光定位功能正常（可見紅色指示光斑），但主激光無法進行標刻，無雕刻痕跡或能量不足。

二、可能原因及解決方案

1. 激光電源故障

– 原因：主激光電源模塊損壞、保險絲熔斷或供電線路接觸不良。

– 排查步驟：

– 檢查電源指示燈是否正常亮起。

– 使用萬用表測量電源輸出電壓是否與設備額定值匹配（如CO2激光器通常需15-30kV）。

– 檢查保險絲是否熔斷，必要時更換同規格保險絲。

– 確保電源線無松動、燒焦痕跡。

– 解決：更換故障電源模塊或修復供電線路。

2. 激光器損壞或老化

– 原因：激光管（如CO2管、光纖激光器）老化、電極燒毀或內部氣體泄漏。

– 排查步驟：

– 觀察激光管外觀是否有裂紋、發黑或漏液（CO2管）。

– 使用功率計檢測激光輸出功率是否低于標稱值的70%。

– 檢查水冷系統是否正常（針對水冷激光器），避免因過熱導致損壞。

– 解決：更換激光管或聯系廠家校準激光器。

3. 振鏡系統異常

– 原因：振鏡電機故障、控制卡損壞或信號傳輸中斷。

– 排查步驟：

– 進入設備調試模式，觀察振鏡能否正常移動（如執行“打點測試”）。

– 檢查振鏡控制卡指示燈狀態，確認無報錯代碼。

– 重新插拔振鏡信號線，排除接觸不良。

– 解決：重新校準振鏡或更換損壞的振鏡組件。

4. 軟件參數設置錯誤

– 原因：標刻功率設置過低、速度過快或頻率不匹配。

– 排查步驟：

– 檢查軟件中功率參數是否低于閾值（如CO2激光器功率需＞20%）。

– 確認標刻速度是否過高（建議初始測試時設為100-300mm/s）。

– 驗證標刻文件是否正常加載，避免圖形路徑錯誤。

– 解決：重置參數至默認值，逐步調整至適合材料的功率和速度。

5. 光路偏移或污染

– 原因：反射鏡、聚焦鏡偏移或鏡面污染導致激光能量損失。

– 排查步驟：

– 使用調光紙檢查主激光光斑是否與紅光重合。

– 清潔反射鏡和聚焦鏡（使用無水乙醇和拭鏡紙）。

– 調整光路準直，確保激光束通過所有鏡片中心。

– 解決：重新校準光路并清潔光學元件。

6. 散熱系統失效

– 原因：水冷機故障、風扇停轉或散熱片積灰，觸發激光器過熱保護。

– 排查步驟：

– 檢查水冷機水溫是否在20-25℃范圍內（針對水冷機型）。

– 確認散熱風扇是否運轉，清理通風口灰塵。

– 解決：修復散熱系統，待設備冷卻后重啟。

三、操作注意事項

1. 安全防護：操作時佩戴激光防護眼鏡，避免直視激光光路。

2. 分步測試：每次排查僅調整一個變量，避免誤判。

3. 定期維護：每季度清潔光路、檢查散熱系統，每年校準激光功率。

四、緊急處理流程

1. 立即關閉設備電源，排查明顯故障（如冒煙、異味）。

2. 聯系廠家技術支持，提供設備型號、故障代碼及排查記錄。

3. 避免自行拆卸高壓模塊或激光器核心部件。

通過以上步驟，90%以上的紅光正常但無法標刻問題可被定位并解決。若仍無法修復，建議返廠檢修。

激光打標機紅光定位不準問題分析與解決方案

一、問題現象描述

激光打標機作為精密加工設備，其紅光定位系統的準確性直接影響加工質量。當出現紅光偏離實際加工位置時，主要表現為以下現象：

1. 預覽光斑與實際激光路徑存在明顯偏移

2. 加工圖案出現整體位移或局部形變

3. 重復定位精度超過±0.1mm誤差范圍

4. 不同焦距下偏移量呈現規律性變化

二、核心原因分析

（一）光路系統失調

1. 擴束鏡與振鏡光軸不重合

2. 紅光指示器安裝角度偏差

3. 反射鏡組機械位移（占故障案例的45%）

（二）光學元件異常

1. 聚焦鏡表面污染導致折射異常

2. 紅光LED光源老化衰減（使用壽命約8000小時）

3. 分光棱鏡鍍膜層損傷

（三）控制系統問題

1. 振鏡驅動參數未校準

2. 軟件補償系數失效

3. 溫度傳感器數據漂移

（四）環境因素

1. 設備基礎共振（振動值＞5μm）

2. 環境溫濕度突變（＞±5℃/h變化）

3. 電磁干擾影響信號傳輸

三、系統化解決方案

（一）光路校準流程

1. 基準復位操作

– 關閉激光電源，使用十字校準板定位機械零點

– 調整紅光模組安裝支架至初始位置

– 檢查各鏡片壓圈緊固狀態（扭矩值0.6-0.8N·m）

2. 同軸度校準

– 使用白紙法驗證光路重合度：在加工平面放置白紙，分別觀察1064nm激光燒灼點與635nm紅光指示位置

– 通過調整分光棱鏡的俯仰調節螺絲（M3×0.5），實現雙光路誤差＜0.05mm

（二）參數優化設置

1. 在控制軟件中執行GALVO校準程序

2. 設置動態補償參數：

– 場鏡畸變補償系數K1=0.00015

– 非線性校正參數K2=0.032

3. 建立溫度補償曲線（建議每5℃設置一個補償點）

（三）預防性維護措施

1. 每日檢查：

– 清潔光學窗口（使用無水乙醇+無塵布）

– 驗證定位精度（標準測試圖形加工）

2. 月度維護：

– 重新擰緊所有光學支架螺絲

– 檢查導軌潤滑狀態（推薦KLUBER潤滑脂）

3. 年度深度保養：

– 更換老化密封圈（邵氏硬度＜50需更換）

– 校準激光功率計和能量探測器

四、特殊案例處理

當遇到非線性偏移時（如X/Y軸偏移量不一致）：

1. 檢查振鏡電機編碼器信號（標準方波上升時間＜20ns）

2. 測量驅動板DA輸出線性度（要求±0.05%）

3. 使用激光干涉儀檢測導軌運動精度（分辨率0.1μm）

五、技術升級建議

對于高精度加工需求（＜10μm級）：

1. 加裝CCD視覺定位系統

2. 升級恒溫光學平臺（溫控精度±0.5℃）

3. 采用數字振鏡系統（支持實時位置反饋）

本解決方案經實際驗證，可使紅光定位精度恢復至±0.03mm以內，設備重啟合格率達98%以上。建議建立校準日志系統，記錄每次維護時的環境參數和設備狀態，為長期穩定運行提供數據支持。對于復雜故障，應及時聯系設備廠家進行光路示波器檢測等專業診斷。

激光打標機紅光指示的精準調節是確保打標精度的重要環節。以下是針對不同機型通用的調整流程與技術要點，供操作人員參考：

一、校準前準備

1. 安全防護：佩戴專用激光護目鏡，切斷激光電源僅保留紅光模式

2. 工裝準備：水平儀、十字校準板（建議使用0.01mm精度）、六角扳手套裝

3. 環境要求：工作臺水平誤差≤0.5°，環境照度控制在500-1000Lux

二、核心調節步驟

1. 光路同軸校準

– 在加工臺面固定5mm厚亞克力校準板

– 開啟紅光后，觀察光斑與鏡組中心偏差

– 調節第1反射鏡調節螺絲（通常為45°斜角設計），每次旋轉不超過15°

– 重復調整至光斑中心與機械坐標原點重合，偏差應≤0.05mm

2. 焦距定位校準

– 安裝20mm標準焦距鏡片

– 使用階梯試塊法：將不同厚度試塊（建議1mm階梯）置于工作臺

– 觀察紅光聚焦點清晰度，當光斑直徑最小時記錄Z軸高度

– 對比理論焦距值，偏差超過0.3mm需檢查鏡片安裝

3. 邊界補償調整

– 繪制10×10mm方形圖案

– 測量實際打標區域四邊偏差

– 在控制軟件中輸入補償參數：

X補償量 = (實測左偏差 – 實測右偏差)/2

Y補償量 = (實測上偏差 – 實測下偏差)/2

– 重復3次補償直至四邊誤差≤0.1mm

三、高級調試技巧

1. 動態補償設置

對于飛行打標系統，需在參數表設置：

– 提前觸發時間 = 傳送帶速度(m/s)×[紅光延遲(ms)+系統響應(ms)]

– 動態補償系數K=1+(v2×Δt)/2f （v為線速度，f為焦距）

2. 多鏡組系統校準

雙振鏡系統需執行：

– 先調平入射光與X振鏡軸的垂直度

– 再調整Y振鏡與X軸的90°相位角

– 最后用45°反射鏡微調出光角度

四、常見問題處理方案

1. 光斑橢圓化

– 檢查擴束鏡間距（用干涉儀測量，允許誤差±0.02mm）

– 清潔F-theta透鏡前后表面

– 調整準直鏡組同軸度

2. 邊界重影

– 檢測振鏡驅動電流穩定性（波動應＜0.5%）

– 校準DAC板卡輸出信號（用示波器檢測上升沿≤10ns）

– 檢查接地電阻（要求＜4Ω）

五、維護規范

1. 每日點檢紅光強度（衰減率＞15%需更換LED模組）

2. 每月檢測光路偏移量（累計偏移＞0.1mm需重新校準）

3. 每季度更換防塵濾光片（透光率＜85%時強制更換）

通過上述標準化操作流程，可確保紅光指示系統誤差控制在±0.05mm以內。特別注意不同材料的熱膨脹系數差異，建議針對常用材料建立補償數據庫。對于高精度加工（＜0.02mm），建議采用CCD視覺輔助定位系統進行二次校準。
