PCB在線激光鐳雕機

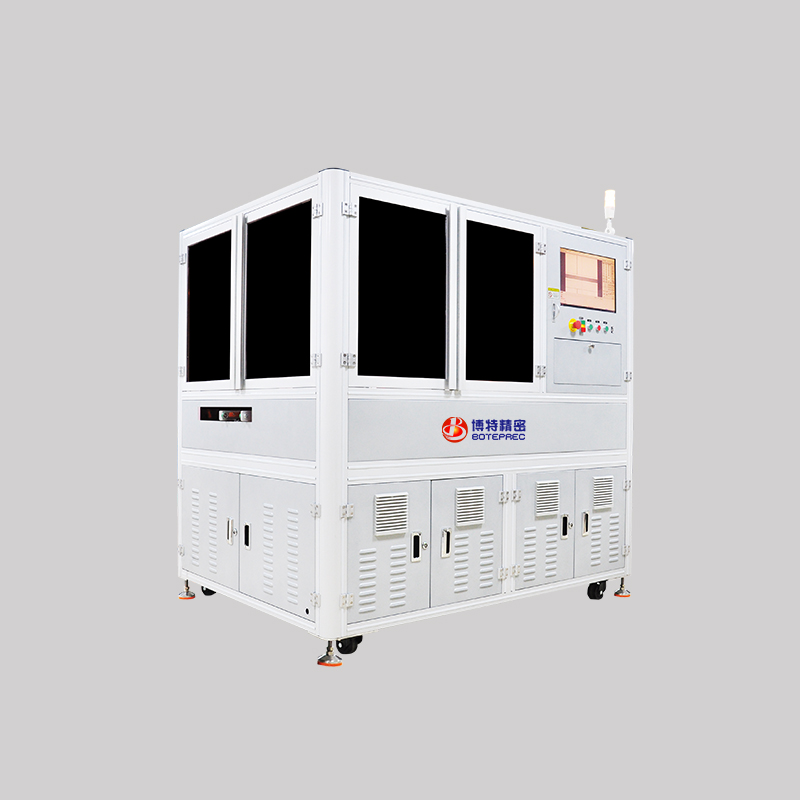

全自動PCB板激光打標機

高效率高精度高性能

全自動PCB激光打標機是專門用于在印刷電路板上標刻條碼、二維碼和字符、圖形等信息的專用機型。本設備為全自動加工,生產過程中無需人工操作,可配合SMT產線在線運作,也可配合自動上下板機組成離線式工作站

400-007-1218 獲取報價

產品詳情產品參數樣品案例

產品介紹

全自動PCB板激光打標機是一種高效、精準的工業設備,專為在印刷電路板(PCB)表面進行永久標記而設計。以下是對該設備的系統化解析:


一、核心組成

1. 激光器

   類型:光纖(金屬/深色材料)、紫外(敏感材料/高精度)、CO?(非金屬)。

   功率:10W-50W,根據材料與標記深度調節。


2. 振鏡系統

   高速反射鏡片控制激光路徑,精度達±0.002mm,支持復雜圖形快速打標。


3. 運動平臺

   伺服電機驅動,可選固定平臺(振鏡移動)或XY軸移動平臺,適應不同尺寸PCB(如30x30cm至60x60cm)。


4. 視覺定位(CCD)

   高分辨率攝像頭結合算法,自動識別定位孔或基準點,精度±0.01mm,確保多批次對齊。


5. 控制系統

   集成工控機與專業軟件(如EZCAD),支持Gerber文件導入、自動生成序列號及實時監控。


6. 冷卻系統

   風冷(低功率)或水冷(高功率),維持激光器恒溫,防止過熱。


二、工作流程

1. 自動上料:機械臂或傳送帶送入PCB。

2. 視覺定位:識別基準點并校正坐標。

3. 參數匹配:根據材料(FR-4、鋁基板等)調取預設參數(功率、速度、頻率)。

4. 激光打標:以2000-8000mm/s速度蝕刻文字、二維碼(如Data Matrix)等。

5. 質量檢測(可選):自動檢查標記清晰度。

6. 下料分揀:分類輸出合格品與不良品。


三、核心優勢

效率:每小時處理300-1000片(視復雜度),較傳統絲印提升5倍。

精度:最小線寬0.01mm,適用于HDI板微距標記。

零耗材:無油墨/化學品,長期成本降低60%。

追溯性:支持唯一二維碼,實現生產全流程追溯(如批次號+時間戳)。


產品參數

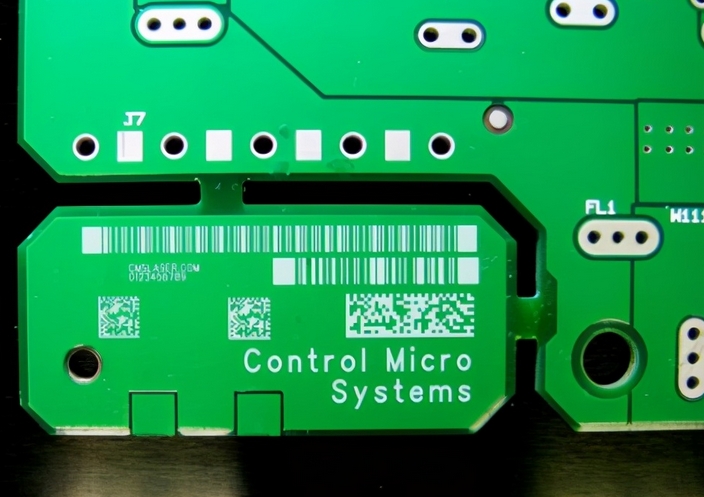

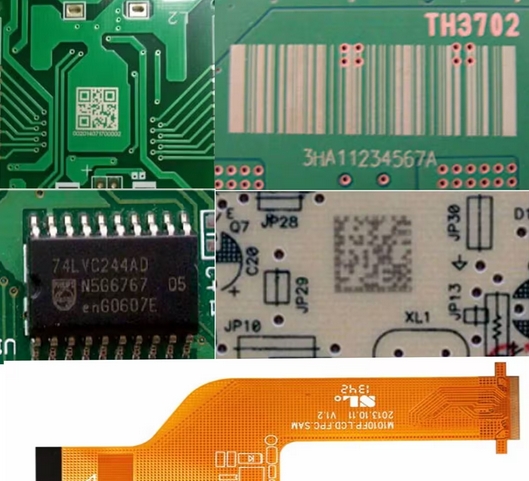

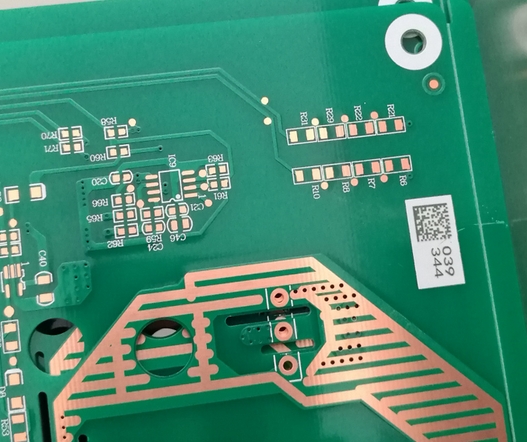

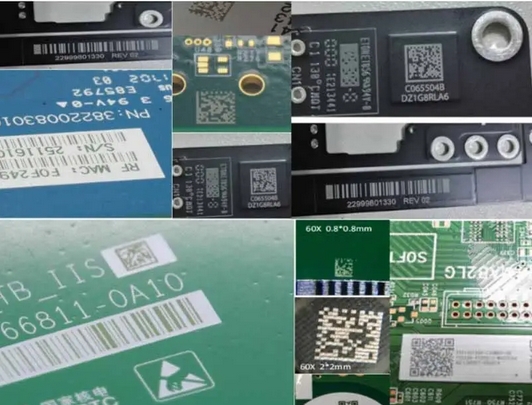

樣品案例
