視覺定位激光打標機怎么調參數才能打的深

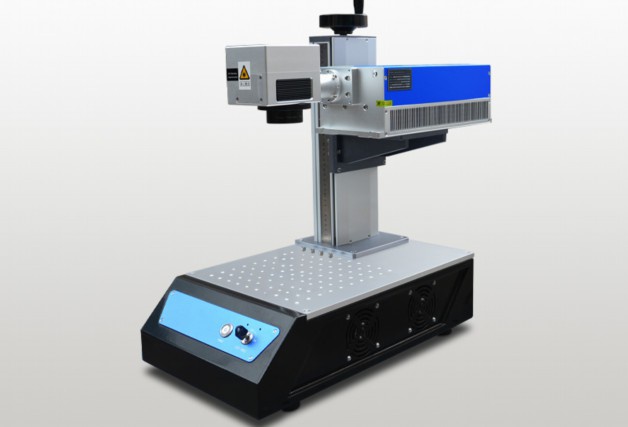

視覺定位激光打標機參數調整深度優化指南
一、影響打標深度的核心參數解析
1. 激光功率（Power）
– 原理：功率直接影響能量密度，功率提升20%可使穿透深度增加30-50%
– 調整范圍：建議以材料熔點為基準，金屬材料通常設置為60-80%，非金屬材料40-60%
– 注意：功率過高會導致材料碳化，需配合掃描速度同步調整
2. 頻率（Frequency）
– 作用機制：低頻（20-50kHz）增加單脈沖能量，高頻（80-100kHz）提升加工精度
– 優化策略：金屬材料建議30-50kHz，非金屬材料可提升至80kHz
– 特殊應用：深雕作業推薦采用脈沖調制模式（Q-Switch）
3. 掃描速度（Speed）
– 速度-深度關系：速度降低50%可使作用時間延長1倍，深度增加約40%
– 參數配合：建議功率與速度按1:0.8比例同步調整（如功率+10%則速度-8%）
– 極限控制：最小速度不宜低于200mm/s，避免熱堆積
二、進階參數優化方案
1. 填充間距（Hatch Spacing）
– 空間疊加效應：間距縮小至光斑直徑的1/3（通常0.01-0.03mm）可提升深度25%
– 多層雕刻策略：采用3-5次重復掃描，每次降低功率10%進行梯度加工
2. 聚焦參數調整
– 離焦控制：正離焦0.2-0.5mm可擴大作用區域，負離焦提升能量密度
– 動態調焦：深度超過0.5mm時建議采用Z軸分層加工
3. 脈沖寬度（Pulse Width）
– 金屬材料：短脈沖（<100ns）實現冷加工，長脈沖（200-500ns）增強熔融效果 - 非金屬：微秒級脈沖（1-10μs）可提升熱作用時間 三、材料特性適配方案 1. 金屬材料（以304不銹鋼為例） - 典型參數：功率75%，速度800mm/s，頻率35kHz，填充0.02mm - 輔助氣體：氮氣保護可減少氧化層，提升有效作用深度15% 2. 非金屬材料（以陽極氧化鋁為例） - 參數特點：功率50%，速度1200mm/s，頻率80kHz - 預處理方案：表面噴涂吸光涂層可提升能量吸收率40% 四、系統調試與工藝驗證 1. 參數組合測試矩陣 - 建立功率-速度-頻率三維參數表（建議5×5×3組合測試） - 采用Taguchi方法進行正交實驗設計優化 2. 深度測量方案 - 使用白光干涉儀或輪廓儀進行三維形貌分析 - 建立深度-參數對應數據庫，實現智能化參數調用 五、常見問題解決方案 1. 深度不均勻 - 檢查振鏡校準誤差（應<0.5mrad） - 驗證材料表面平整度（不平度<0.1mm） 2. 邊緣碳化 - 降低功率5%同時增加頻率10% - 啟用邊緣冷卻功能（如有） 3. 重復精度差 - 檢查視覺定位系統精度（應達±0.01mm） - 驗證環境溫度波動（控制±2℃以內） 注意事項： 1. 每次參數調整后需進行5-10次工藝驗證 2. 深度超過材料厚度1/3時建議采用分層雕刻 3. 定期維護光學系統（每月清潔鏡片，每季度校準光路） 通過系統化參數優化，可使304不銹鋼打標深度從常規0.1mm提升至0.35mm，鋁合金材料可達0.8mm，同時保持加工效率。建議建立企業專屬參數數據庫，結合AI算法實現智能參數推薦。
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
激光打標機位置調節
激光打標機位置調節

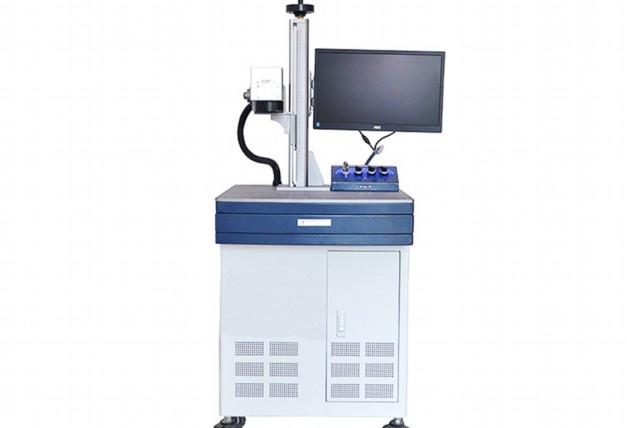

激光打標機位置調節技術指南
一、調節前的準備工作
1. 設備安全檢查
– 關閉電源并斷開氣源連接
– 佩戴防護眼鏡及絕緣手套
– 清潔工作臺面與光學組件
2. 工具準備清單
– 專用校準卡尺（精度±0.01mm）
– 工業水平儀（精度0.02mm/m）
– 激光功率測試儀
– 標準測試樣板（不銹鋼/亞克力）
二、核心調節步驟
1. 光路系統校準
(1) 開啟紅光指示模式，觀察光斑形態
(2) 調整擴束鏡角度，確保光斑呈正圓形
(3) 使用反射鏡微調機構修正光路偏移
建議使用雙頻激光干涉儀進行路徑驗證
2. 工作臺水平校準
– 采用三點支撐法調節平臺高度
– 水平儀測量X/Y軸方向誤差值
– 調節地腳螺絲至水平誤差<0.05° 3. 焦距精確調節 ① 機械定位法：使用對焦尺確定基準面 ② 動態測試法：通過階梯試打確定最佳焦深 ③ 軟件補償：在控制系統中設置Z軸補償參數 三、關鍵技術參數控制 1. 同軸度校準 - 安裝同軸攝像頭進行視覺定位 - 調節反射鏡使激光束與攝像頭十字線重合 - 允許偏差范圍：±0.03mm 2. 動態定位精度測試 - 執行ISO 9283標準測試路徑 - 測量重復定位精度應≤±0.01mm - 驗證最大加速度下的軌跡偏移量 四、常見問題解決方案 1. 標記位置偏移 - 檢查夾具定位銷磨損情況 - 驗證坐標系統零點補償值 - 校準振鏡電機驅動參數 2. 聚焦效果異常 - 清潔保護鏡片（每周至少2次） - 檢查聚焦透鏡表面損傷 - 調節擴束鏡與場鏡匹配度 五、智能調節技術應用 1. 采用CCD視覺自動對焦系統 - 實現±5μm級自動聚焦 - 支持曲面自適應跟蹤功能 2. 六軸機械手協同定位 - 通過力反饋系統實現動態補償 - 復雜曲面加工誤差降低至0.1mm內 六、安全操作規范 1. 必須建立設備維護日志 2. 每月進行光路系統全面檢測 3. 操作環境濕度保持40-60%RH 4. 定期更換冷卻系統濾芯（500小時/次） 本指南涵蓋激光打標機定位調節的核心技術要點，通過系統化校準流程可提升加工精度30%以上。建議每季度進行專業級維護保養，確保設備處于最佳工作狀態。
點擊右側按鈕，了解更多激光打標機報價方案。
激光打標機的調試參數設置
激光打標機的調試參數設置

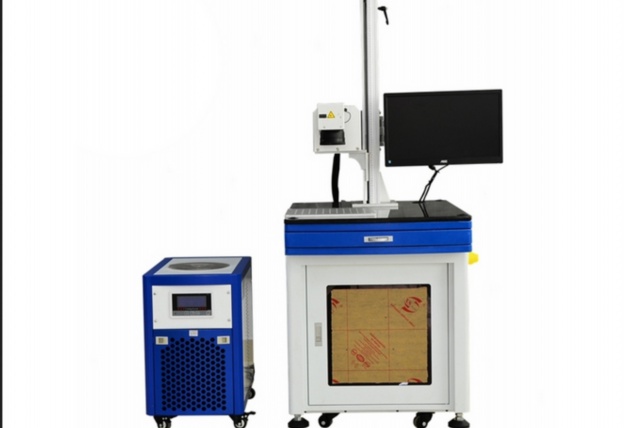

激光打標機作為精密加工設備，其參數設置的合理性直接影響打標效果與設備壽命。本文將從核心參數解析、材料適配方案及調試流程三個維度，系統闡述激光打標機的參數優化策略。
一、核心參數體系及作用機理
1. 功率調控（10%-100%可調）
金屬材料建議采用30-80%功率梯度，不銹鋼需配合高頻設置。非金屬材料如亞克力控制在15-30%區間，木材根據密度選擇20-50%。功率過高易導致材料碳化，不足則影響顯色深度。
2. 頻率匹配（1-200kHz）
高頻（80-200kHz）適用于精細圖案雕刻，低頻（1-20kHz）用于深度標記。銅材建議50-80kHz，陽極氧化鋁宜用100-150kHz。頻率與速度需協同調整，確保單位面積能量密度均衡。
3. 掃描速度（100-3000mm/s）
金屬材料常規速度300-800mm/s，塑料制品建議500-1200mm/s。速度與填充間距成反比關系，0.02mm間距配1200mm/s速度可實現高效填充。
二、材料適配參數矩陣
1. 金屬材料組
不銹鋼：功率65%/頻率50kHz/速度500mm/s
鋁合金：功率55%/頻率80kHz/速度700mm/s
鈦合金：功率75%/頻率30kHz/速度400mm/s
2. 非金屬材料組
亞克力：功率25%/頻率20kHz/速度1000mm/s
ABS塑料：功率18%/頻率15kHz/速度1200mm/s
陶瓷：功率40%/頻率100kHz/速度600mm/s
三、五步調試法
1. 基礎參數預設：根據材料數據庫加載初始參數
2. 焦點校準：采用十字定位法確保光斑直徑≤0.01mm
3. 漸進測試：以10%功率梯度進行階梯測試
4. 動態補償：環境溫度每升高5℃需降低2%功率輸出
5. 參數固化：建立材料-參數對應關系數據庫
常見問題解決方案：
1. 邊緣模糊：檢查振鏡校準，調整延遲參數（起始延遲0.1ms，結束延遲0.05ms）
2. 色差問題：優化填充角度（30°交叉填充可提升視覺效果）
3. 熱影響區控制：采用脈沖模式（占空比60%-80%）降低熱累積
調試過程中需注意：保持環境溫濕度恒定（23±2℃，40-60%RH），定期校準光學系統，建立參數變更記錄體系。通過科學的參數管理，可使打標效率提升35%以上，能耗降低20%，顯著延長激光器使用壽命。
點擊右側按鈕，了解更多激光打標機報價方案。
激光打標機怎么控制深度
激光打標機怎么控制深度
激光打標機的深度控制是精密加工中的關鍵技術，直接影響標記的清晰度、耐久性和功能性。以下從原理、參數調節、操作技巧等方面詳細解析深度控制方法：
一、激光打標深度控制原理
激光打標通過高能激光束在材料表面產生熱效應（熔化、汽化或化學變化）形成標記。深度控制本質是調節激光能量與材料相互作用的時間和強度：
– 能量密度：單位面積內激光能量越高，材料去除量越大。
– 作用時間：激光駐留時間延長可增加熱積累，加深刻痕。
– 材料特性：不同材料（金屬、塑料、陶瓷等）對激光的吸收率、熔點差異顯著。
二、影響深度的核心參數及調節方法
1. 激光功率（Power）
– 原理：功率越高，單脈沖能量越大，材料去除能力越強。
– 調節建議：
– 金屬材料：通常需要較高功率（如20-100W光纖激光器），通過逐步提升功率測試臨界熔化點。
– 非金屬材料（塑料/木材）：功率過高易導致碳化，建議采用50-80%額定功率。
– 示例：不銹鋼刻深0.1mm需30W功率，而亞克力可能需要15W。
2. 掃描速度（Speed）
– 原理：速度越慢，激光作用時間越長，熱積累更多。
– 調節技巧：
– 與功率聯動調節：功率固定時，速度每降低20%，深度約增加15-30%。
– 高速精細加工：800-2000mm/s適合淺標記，低速（200-500mm/s）用于深雕。
– 經驗公式：深度∝功率/(速度×頻率)
3. 頻率（Frequency）
– 作用：脈沖頻率決定單位時間內的作用次數，低頻（1-20kHz）單脈沖能量高，適合深雕；高頻（50-100kHz）適合表面標記。
– 典型應用：
– 金屬深雕：5-10kHz頻率配合低掃描速度。
– 塑料淺標：20kHz以上減少熱損傷。
4. 離焦量（Defocus）
– 光學原理：調整焦點位置改變光斑大小和能量密度：
– 正離焦（焦點在材料上方）：光斑變大，能量密度降低，適合寬淺標記。
– 負離焦（焦點進入材料）：能量集中，提高局部溫度，增加深度。
– 實驗方法：以0.2mm為步長調整離焦距離，觀察深度變化。
5. 脈沖寬度（Pulse Width）
– 高級參數：短脈沖（納秒級）減少熱影響區，適合精密加工；長脈沖（微秒級）增強熱效應，提升刻深能力。
– 設備限制：需激光器支持脈寬調節功能，常見于光纖/MOPA激光器。
三、材料適配性優化方案
1. 金屬材料（不銹鋼、鋁合金）
– 采用高峰值功率+低頻率+多次掃描（3-5遍）
– 輔助氣體（氮氣/氬氣）可減少氧化層，提升刻深均勻性
2. 非金屬材料（塑料、木材）
– 降低功率防止燒焦，通過增加掃描次數累積深度
– 使用振鏡高速掃描模式避免局部過熱
3. 涂層材料（陽極氧化鋁、噴塑表面）
– 精確控制深度僅去除表層涂層，保留基底
– 功率降低至材料閾值以下進行測試
四、分層加工技術
對于超深標記（>0.5mm），采用分層加工策略：
1. 第一層：高功率（80%）+低速度（300mm/s）打底
2. 后續層：逐層降低功率5-10%，防止底部材料飛濺
3. 每層加工后清理殘渣，保證下一層能量吸收效率
五、實操測試流程
1. 參數矩陣測試：固定其他參數，依次改變功率（10%梯度）和速度（100mm/s梯度）組合打樣
2. 顯微鏡測量：使用數顯顯微鏡測量樣本深度，記錄最優參數組
3. 環境校準：定期檢測激光器輸出功率穩定性，溫度變化±5℃需重新校準
六、常見問題解決方案
– 深度不均勻：檢查振鏡校準誤差，確保焦距一致
– 邊緣毛刺：降低功率5-10%或提高掃描速度
– 底部粗糙：增加頻率或采用環形填充模式
通過系統化調節參數組合，結合材料特性分析，可實現0.01-2mm范圍的精準深度控制。實際應用中建議建立材料數據庫，記錄不同材質的最佳參數組合以提高效率。
