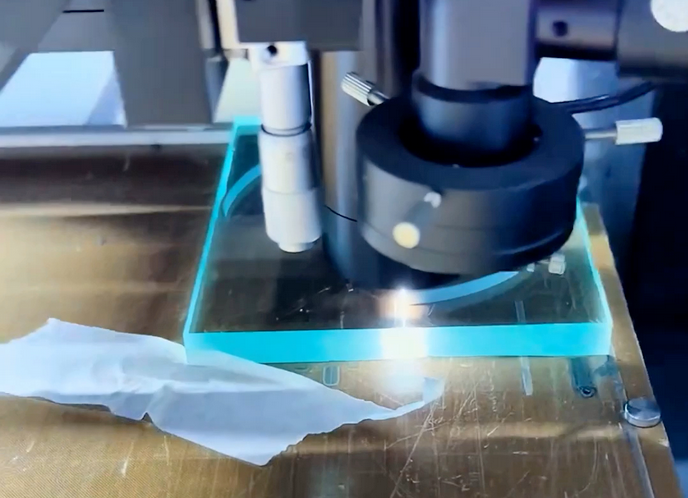

紫外皮秒激光切割技術因其高精度、低熱影響等優勢，已成為玻璃精密加工的重要方法。本文將詳細探討紫外皮秒激光切割玻璃的各項關鍵參數及其優化方法。

一、激光基本參數

1. 波長選擇
紫外皮秒激光通常采用266nm或355nm波長：
- 266nm波長：光子能量更高(4.66eV)，更適合脆性材料加工，但光學元件損耗較大
- 355nm波長：平衡了吸收效率和光學系統壽命，是大多數工業應用的首選

玻璃對紫外光的吸收率通常在80-95%之間，具體取決于玻璃成分。例如，石英玻璃在355nm處的吸收系數約為2-3cm?1，而硼硅酸鹽玻璃可達10-15cm?1。

2. 脈沖寬度
典型參數范圍：6-15ps
- 超短脈沖(<10ps)可顯著降低熱影響區，但需要更高峰值功率
- 較長脈沖(10-15ps)加工效率更高，適合較厚玻璃切割

實驗表明，將脈沖寬度從10ps降至6ps可使熱影響區減小約30%，但切割速度會降低15-20%。

3. 重復頻率
常用范圍：50kHz-2MHz
- 低重復頻率(50-200kHz)：適合高精度切割，減少熱積累
- 高重復頻率(500kHz-2MHz)：提高加工效率，但需優化掃描速度

對于0.7mm厚的鈉鈣玻璃，最佳重復頻率通常在200-500kHz之間。頻率過高會導致熱效應加劇，影響邊緣質量。

4. 單脈沖能量
典型值：10-100μJ
- 薄玻璃(≤0.5mm)：10-30μJ
- 中厚玻璃(0.5-2mm)：30-70μJ
- 厚玻璃(>2mm)：70-100μJ

能量密度(fluence)應控制在2-10J/cm2范圍內。過低無法有效去除材料，過高則導致裂紋擴展。

二、光學系統參數

1. 聚焦光斑直徑
計算公式：d = 4λf/(πD)
其中：
- λ為波長(355nm)
- f為聚焦鏡焦距
- D為入射光束直徑

工業應用中通常采用10-30μm的光斑直徑：
- 精細切割：10-15μm
- 常規切割：20-30μm

2. 數值孔徑(NA)
推薦值：0.1-0.3
- 高NA(0.2-0.3)：適合薄玻璃高精度加工
- 低NA(0.1-0.2)：適合較厚玻璃，焦深較大

3. 掃描速度
與重復頻率匹配的優化公式：
V = f × Δ × (1-O)
其中：
- V：掃描速度(mm/s)
- f：重復頻率(Hz)
- Δ：光斑間距(通常為光斑直徑的20-50%)
- O：重疊率(通常20-40%)

典型參數組合：
- 200kHz重復頻率 + 20μm光斑 + 30%重疊 → 約2.8m/s掃描速度

三、加工策略參數

1. 切割路徑規劃
- 直線切割：單次或多次掃描
- 輪廓切割：螺旋式或同心圓路徑
- 異形切割：CAD導入配合振鏡控制

2. 分層加工參數
對于厚度>1mm的玻璃，建議采用多層加工：
- 每層深度：50-200μm
- 層間延遲：10-100μs(防止熱積累)
- 總切割次數：根據厚度計算，例如2mm玻璃約需20-40次

3. 輔助氣體參數
常用氣體及參數：
- 壓縮空氣：壓力0.2-0.5MPa，流量10-20L/min
- 氮氣：壓力0.1-0.3MPa，流量5-15L/min
- 氦氣：用于高精度加工，壓力0.05-0.2MPa

四、材料相關參數

1. 玻璃類型參數調整

2. 厚度補償參數

厚度增加時需調整：
- 單脈沖能量增加20-30%/mm
- 重復頻率降低15-25%/mm
- 掃描速度降低20-40%/mm

五、環境控制參數

1. 溫度控制：23±2℃
2. 濕度控制：40-60%RH
3. 振動隔離：≤1μm振幅
4. 潔凈度：Class 1000以下

六、質量評價參數

1. 邊緣粗糙度(Ra)：通常<1μm
2. 切縫寬度：光斑直徑的1.2-1.8倍
3. 熱影響區：<5μm
4. 抗彎強度保持率：>90%原始強度

七、參數優化方法

1. 正交實驗法：考察能量、頻率、速度三因素三水平
2. 響應面法：建立切割質量與參數的數學模型
3. 人工智能優化：神經網絡預測最佳參數組合

實際應用中，建議先進行小面積測試，通過顯微鏡觀察切割質量，逐步調整至最佳參數。不同品牌設備可能存在差異，應參考設備廠商提供的基準參數進行調整。

紫外皮秒激光切割玻璃技術仍在不斷發展，未來隨著激光源穩定性的提高和智能控制算法的進步，加工參數窗口將進一步擴大，使工藝更加穩定可靠。
