指紋芯片硅晶圓熱損傷:熱影響區HAZ降低芯片電性能
來源:博特精密發布時間:2025-09-16 10:51:54

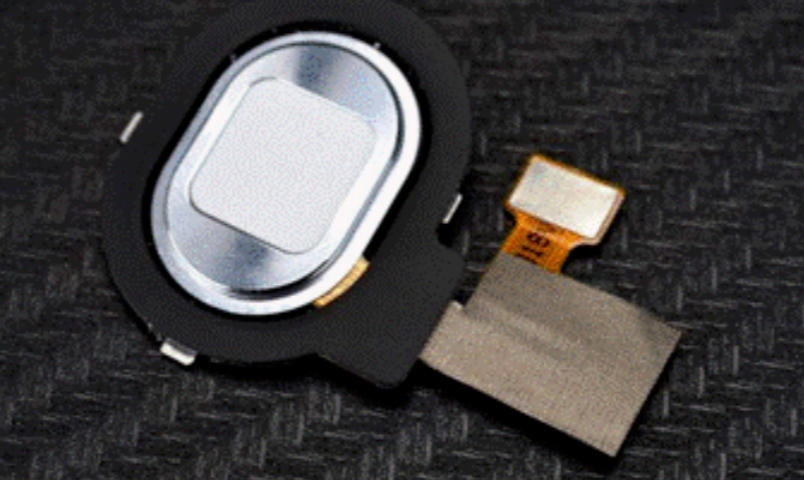

在智能設備日益普及的今天,指紋識別芯片作為核心的生物識別組件,廣泛應用于手機、門禁、金融支付等多個場景。芯片的性能穩定性與其制造過程中的每一道工藝息息相關。其中,硅晶圓的激光切割過程若控制不當,極易造成熱影響區(HAZ)擴展,引發微觀結構變化,從而削弱芯片電性能,影響識別精度甚至導致整片芯片報廢。
本文將深入分析熱損傷問題的根源,并推薦先進的激光設備解決方案——紫外皮秒激光切割機BT3030-2,有效控制熱影響區域,保障指紋芯片良品率。
一、問題背景:指紋芯片切割為何易受熱損傷?

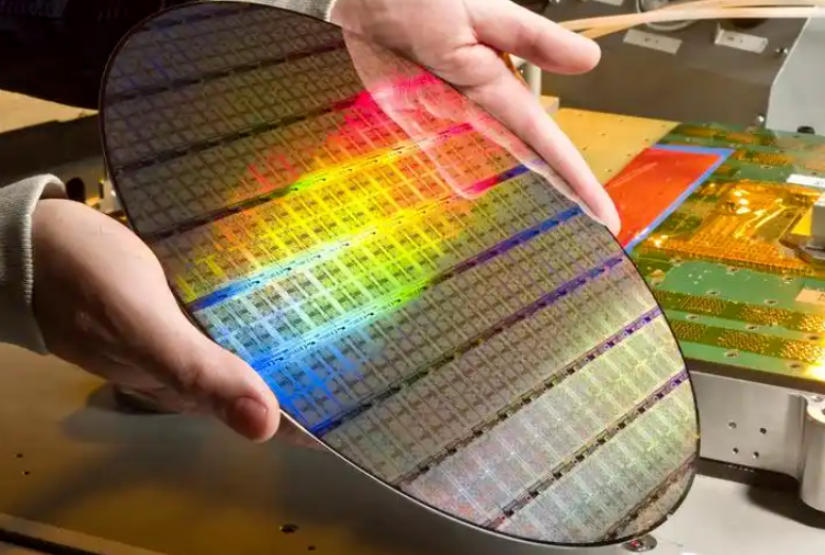

指紋芯片核心材料通常采用8英寸或12英寸的高純度硅晶圓,晶圓經過光刻、離子注入、金屬布線等步驟后,需要精密切割成單獨裸片。傳統切割方式如機械刀或紅外激光,雖然具備一定加工效率,但都存在一個嚴重弊端:高溫?zé)岱e累明顯,容易造成HAZ(Heat Affected Zone)擴大。
熱影響區的危害包括:
1. 晶體缺陷擴散:局部高溫導致晶格錯位甚至部分熔融,影響硅的載流子遷移率;
2. 電極金屬遷移:金屬層在高溫下擴散至非目標區域,導致短路或信號干擾;
3. 絕緣層擊穿:SiO?等絕緣層受熱開裂,降低器件絕緣強度;
4. 性能不一致:即便不完全失效,也可能造成電性能分布不均,影響批次一致性。
因此,如何控制熱輸入、降低HAZ影響,是提升指紋芯片切割良率的關鍵技術難點。
二、解決方案:紫外皮秒激光技術的優勢
為了解決傳統工藝帶來的熱損傷問題,激光加工技術已逐步邁向“冷加工”時代。其中,紫外皮秒激光切割因其短脈寬、低熱傳導性,成為當前晶圓精細加工的主流趨勢。
為什么選擇“紫外皮秒激光”:
這種技術確保加工區域僅發生亞表層燒蝕,不會向芯片內部擴散熱量,從根本上解決HAZ導致的電性能下降問題。

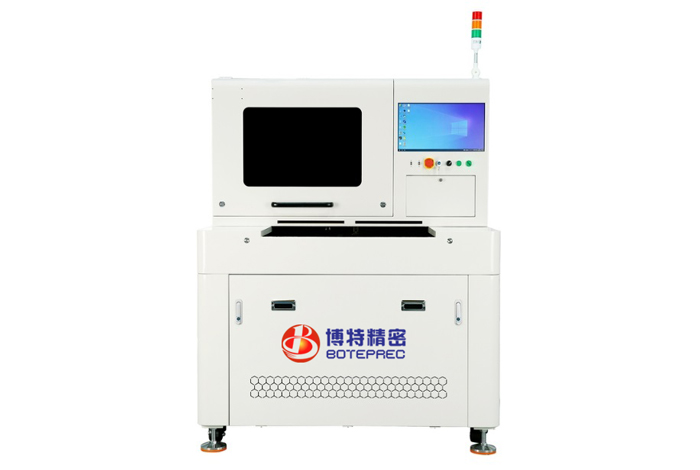

三、推薦設備:紫外皮秒激光切割機BT3030-2
為實現高精度、低熱損傷的硅晶圓切割,推薦采用博特精密科技推出的紫外皮秒激光切割機BT3030-2:
核心參數配置:
適用范圍:
* 指紋識別芯片晶圓切割
* MEMS器件開槽
* CMOS圖像傳感器封裝開窗
* SiP封裝倒角
應用實績:
多家指紋芯片供應商已將BT3030-2用于8英寸硅片分割工藝,數據顯示良品率提升8%以上,同時熱損傷相關報廢率下降至千分之一以下。
四、應用案例分析:降低電性能損耗的實際效果
某客戶在采用BT3030-2替代紅外激光設備后,進行了如下對比測試:
結論顯示,紫外皮秒激光切割顯著降低了電性能波動,增強了芯片耐熱穩定性和一致性。
五、結語:邁向更高良率與精度的關鍵一步
隨著指紋識別市場對精度、功耗、耐久性要求不斷提高,傳統高熱量切割方式已無法滿足新一代芯片工藝。熱影響區(HAZ)造成的電性能劣化,是提升芯片良率必須跨越的一道坎。
借助紫外皮秒激光切割技術與設備BT3030-2,不僅能實現超精細、無碳化、低熱效應的切割效果,更在生產實戰中證明了其出色的可靠性與可重復性。未來,隨著微電子結構不斷趨向微米甚至納米級,BT3030-2所代表的冷加工技術,將在芯片封裝、晶圓制造領域扮演愈發關鍵的角色。
