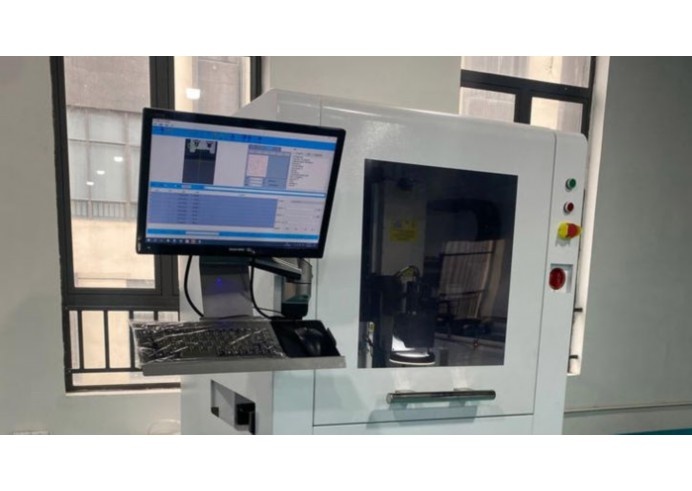

隨著工業4.0時代的到來，智能制造對生產設備的精度、效率和靈活性提出了更高要求。CCD視覺定位激光打標機通過融合機器視覺與激光技術，實現了對工件的高精度識別與標刻。而軟件定制接口作為設備的核心控制樞紐，不僅決定了設備的功能邊界，更直接影響著系統集成能力與自動化水平。本文將深入解析該接口的技術架構、功能模塊及實施要點。

一、核心功能架構

1.視覺定位接口

-坐標校正模塊：通過模板匹配與特征提取，自動計算工件位置偏移量

-多標定系統：支持9點/12點標定法，適配曲面工件定位

-實時補償機制：動態校正機械公差與熱變形誤差

2.激光控制接口

-功率調節接口：支持0-100%無級調節，精度達0.1%

-頻率控制模塊：脈沖頻率范圍20-80kHz可編程控制

-標刻軌跡規劃：支持貝塞爾曲線插補與三維路徑規劃

3.數據通信協議

-標準通信：兼容ModbusTCP/RTU、OPCUA協議

-定制協議：支持與MES/ERP系統深度集成

-實時數據流：處理速度達1000fps的視覺數據流

二、定制開發流程

1.需求分析階段

-現場工況調研（振動環境、光照條件等）

-工件特征分析（材質反光特性、定位特征等）

-生產節拍驗證（視覺處理時間≤0.3s）

2.接口開發實施

-SDK二次開發：提供C++/C/Python多語言支持

-算法模塊定制：根據特征點云數據優化匹配算法

-通信中間件：開發專用數據橋接中間件

3.系統集成測試

-精度驗證：重復定位誤差≤±0.01mm

-穩定性測試：連續72小時無故障運行

-兼容性測試：與主流PLC/機械手完成聯調

三、典型應用場景

1.電子元器件追溯

-實現0201封裝元件二維碼標刻

-通過視覺校驗標刻質量

-與SMT產線數據系統實時同步

2.醫療器械標識

-手術器械UDI碼動態標刻

-異形器械三維定位

-無菌環境遠程控制接口

3.汽車零部件追溯

-活塞頭部深孔標刻定位

-渦輪葉片曲面自適應標刻

-與裝配線機器人協同作業

四、技術優勢

1.精度提升

-視覺定位精度：±2μm

-標刻重復精度：±5μm

-動態補償響應：≤10ms

2.效率優化

-定位計算時間：≤80ms

-多工件并行處理：支持8工位同步標刻

-自動換型時間：≤15s

3.擴展能力

-支持最多16相機組網

-可擴展溫度補償模塊

-預留AI質檢接口

結語

專業的軟件定制接口是釋放CCD視覺定位激光打標機潛力的關鍵。通過深度定制的接口開發，不僅能實現設備與生產系統的無縫對接，更可構建具備自感知、自決策能力的智能標刻單元。隨著邊緣計算與人工智能技術的發展，下一代接口將融合深度學習算法，實現更復雜的視覺引導與質量判斷功能。

FAQ常見問題解答

Q1：視覺定位系統對工作環境有哪些要求？

A：建議環境照度保持在500-1500lux，避免強直射光。設備應安裝在振幅＜0.2mm的穩定基座上，環境溫度控制在20±2℃。對于反光工件需配備偏振濾鏡，深色工件建議使用940nm紅外光源。

Q2：接口支持哪些常見的工業通信協議？

A：標準版本支持ModbusTCP（端口502）、Profinet、EtherNet/IP等實時以太網協議。專業版額外支持OPCUA（端口4840）、MQTT工業物聯網協議，并可定制開發與西門子、三菱等主流PLC的專用驅動。

Q3：系統如何處理視覺定位失敗的情況？

A：系統具備三級容錯機制：初級重試（最多3次定位計算）、中級補償（基于歷史數據預測）、高級處理（觸發聲光報警并記錄NG圖像）。所有異常數據會實時上傳至MES系統，支持后期追溯分析。

Q4：定制開發周期通常需要多久？

A：基礎接口適配約2-3周，包含標準通信與標刻功能。涉及特殊算法（如曲面補償、多相機拼接）需要4-6周。與第三方系統深度集成項目建議預留8-10周開發測試時間。

Q5：如何保證標刻內容與視覺定位的同步精度？

A：系統采用硬件觸發同步機制，通過FPGA產生同步信號，控制視覺采集與激光輸出的時間偏差＜1ms。同時通過標定板建立視覺坐標系與機械坐標系的映射關系，確保坐標轉換精度達0.1像素。
