電池焊接自動化產線組成

隨著全球電動汽車、可再生能源存儲和消費電子產品的快速發展，電池作為核心能源部件，其制造質量與效率直接關系到產品性能和安全性。電池焊接自動化產線應運而生，成為現代化電池生產的關鍵環節。這種產線通過集成機械、電子、控制和軟件系統，實現電池單元的高精度、高效率焊接，大幅提升生產一致性和可靠性。本文將詳細闡述電池焊接自動化產線的組成，包括上料系統、焊接系統、檢測系統、傳輸系統、控制系統以及安全與輔助系統，并結合實際應用分析其工作流程和優勢。

1.上料系統

上料系統是自動化產線的起點，負責將電池單元（如圓柱形、方形或軟包電池）自動、有序地輸送到焊接工位。該系統通常包括振動送料器、皮帶傳送機或機器人抓取裝置。振動送料器通過振動將雜亂電池單元排列整齊，并導向指定路徑；機器人手臂（如六軸機器人）則利用視覺識別技術精準抓取電池，確保定位精度。例如，在鋰離子電池生產中，上料系統可能集成料倉和傳送帶，將電池從存儲區運送到焊接區，減少人工干預，避免污染和損壞。上料系統的高效運行是整個產線穩定性的基礎，它通過傳感器實時監控電池供給狀態，確保連續生產。

2.焊接系統

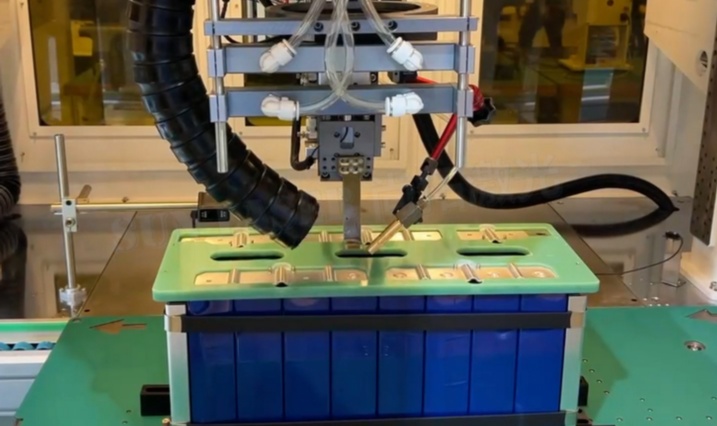

焊接系統是產線的核心，負責將電池電極或連接片進行可靠連接。常用焊接技術包括激光焊接、電阻焊接和超聲波焊接，其中激光焊接因高精度、低熱影響和高速性而廣泛應用。激光焊接系統由激光發生器、焊接頭、聚焦光學鏡和冷卻單元組成。激光發生器產生高能量光束，通過焊接頭聚焦到電池表面，實現瞬間熔合；冷卻單元（如水冷系統）防止設備過熱，確保焊接質量穩定。焊接參數（如功率、速度和脈沖頻率）由控制系統精確調節，以適應不同電池類型（如三元鋰電池或磷酸鐵鋰電池）。例如，在電動汽車電池模組焊接中，激光焊接可完成多點點焊或連續縫焊，確保電氣連接牢固，同時最小化熱損傷，延長電池壽命。

3.檢測系統

檢測系統用于實時監控焊接質量，確保產品符合標準。它包括視覺檢測、電氣測試和數據分析模塊。視覺檢測采用高分辨率攝像頭和圖像處理軟件，檢查焊縫的完整性、位置和外觀缺陷（如虛焊、裂紋或偏移）；電氣測試則通過探針測量連接電阻，驗證導電性能。近年來，人工智能和機器學習技術被集成到檢測系統中，能夠自動識別異常并反饋調整參數。例如，在電池包焊接過程中，檢測系統可在線掃描每個焊點，若發現不合格品，立即觸發報警或剔除機制。這種閉環質量控制大幅降低了次品率，提高了產線可靠性。

4.傳輸系統

傳輸系統連接產線各工位，實現電池的平穩移動和精確定位。常見設備包括傳送帶、線性模組、自動導引車（AGV）或機器人手臂。傳送帶用于連續輸送，而線性模組和機器人則提供多軸運動，適應復雜路徑。傳輸系統通過同步控制確保電池在焊接、檢測和下料環節間無縫銜接，避免碰撞或延誤。例如，在柔性產線中，AGV可根據生產計劃自動調整路徑，提高靈活性。傳輸系統的設計需考慮電池的脆弱性，采用減震和定位夾具，防止振動導致位移。

5.控制系統

控制系統是產線的“大腦”，集成可編程邏輯控制器（PLC）、工業計算機和監控軟件（如SCADA系統）。PLC負責執行邏輯指令，協調上料、焊接、檢測和傳輸的時序；工業計算機通過人機界面（HMI）提供實時數據監控和參數調整功能?？刂葡到y還支持網絡通信（如以太網或現場總線），實現與上層管理系統的數據交換，用于生產優化和預測性維護。例如，在智能工廠中，控制系統可收集焊接能量、溫度等數據，通過算法分析優化工藝，提升能效和產品一致性。

6.安全與輔助系統

安全系統保障操作人員和設備安全，包括緊急停止按鈕、安全光幕、防護罩和火災報警裝置。焊接過程涉及高壓和高溫，安全系統能及時響應異常，防止事故。輔助系統則包括清潔站、除塵設備和環境控制單元。清潔站使用離子風機或真空吸塵器去除電池表面的灰塵和氧化物，確保焊接前表面潔凈；環境控制單元維持恒溫恒濕，減少外部干擾。這些系統共同營造了穩定、安全的生產環境。

工作流程與優勢

電池焊接自動化產線的典型工作流程為：上料系統供給電池→傳輸系統定位→焊接系統執行連接→檢測系統驗證質量→合格品下料，不合格品剔除。整個過程高度集成，每分鐘可處理數十至數百個電池，顯著提升效率。優勢包括：

-高效率與高精度：自動化減少人工操作，焊接速度可達每秒數毫米，精度在微米級。

-一致性與可靠性：機器控制消除人為誤差，確保每個焊點質量統一。

-成本節約：減少勞動力需求，降低廢品率，長期運營成本更低。

-安全與環保：密閉設計減少煙塵和輻射危害，符合工業安全標準。

總之，電池焊接自動化產線通過多系統協同，實現了電池制造的高度智能化和標準化。隨著技術進步，未來產線將更注重柔性化和數字化，適應多樣化電池需求，推動新能源產業持續發展。
