銅箔外形激光切割機結構圖技術說明

型號：250604069

核心功能：高精度切割銅箔（厚度0.01–0.2mm），應用于鋰電池極耳、柔性電路板（FPCB）等精密電子元件制造。

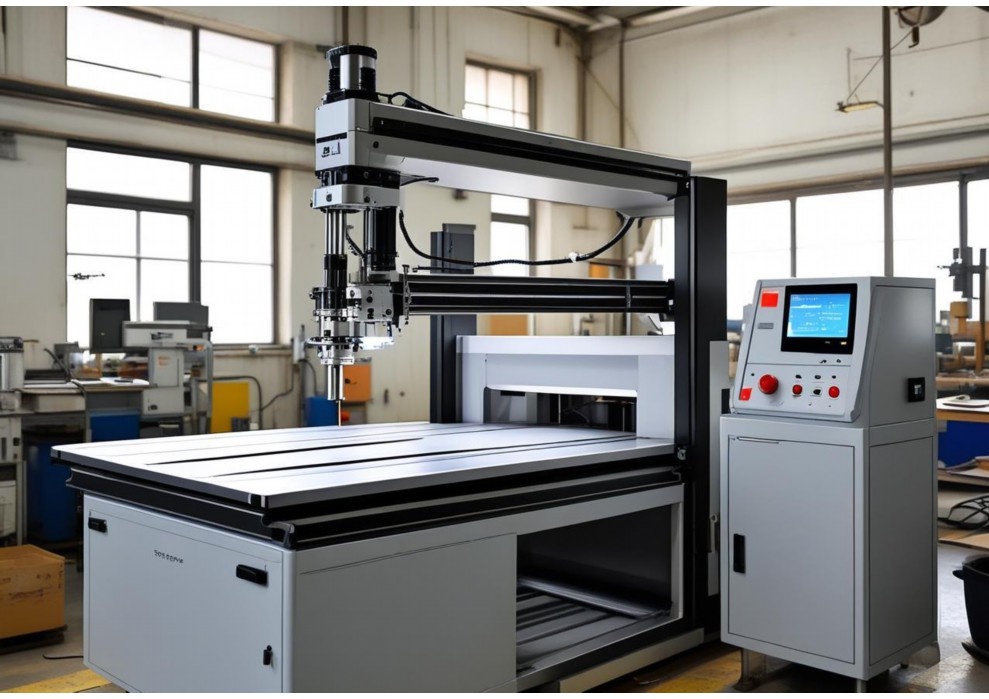

一、整機結構框架

1.主體框架

-材料：航空鋁合金+焊接鋼架，兼具輕量化與抗振性。

-布局：龍門式雙驅結構（X/Y軸同步控制），Z軸浮動調焦模塊。

-尺寸：標準工作臺面1200×800mm（可定制），封閉式防護艙（防氧化氣簾系統）。

2.核心子系統劃分

|模塊|組成部件|功能|

|-|-|-|

|激光系統|光纖激光器（1064nm）、擴束鏡、振鏡掃描頭|生成聚焦光束，執行高速切割軌跡|

|運動系統|直線電機/精密絲杠、光柵尺（±0.003mm）|驅動工作臺/激光頭精準定位|

|工作臺|多孔真空吸附平臺（分區控制）|固定超薄銅箔，防止材料位移|

|冷卻系統|風冷/水冷機組（恒溫±1℃）|保障激光器長時穩定運行|

|控制系統|IPC工控機+PLC、專用切割軟件|路徑規劃、能量控制、實時監測|

|輔助系統|除塵單元（HEPA過濾）、CCD視覺對位|清潔切割環境，補償材料形變誤差|

二、關鍵結構細節

1.激光光學路徑

-光路設計：激光器→光纖傳導→準直鏡→動態聚焦鏡→振鏡→F-Theta場鏡（焦距254mm）。

-焦點控制：Z軸自動調焦模塊，適應銅箔表面波動（±0.1mm容差）。

2.高精度傳動系統

-X/Y軸：直線電機驅動，重復定位精度≤±3μm，最大速度120m/min。

-防抖設計：空氣彈簧隔振底座，降低地面振動影響。

3.銅箔固定方案

-真空吸附：64分區獨立控制，吸附力可調（0–80kPa），適應不同厚度銅箔。

-邊緣壓爪：氣動柔性壓邊裝置，防止翹曲。

4.實時質量監控

-CCD視覺系統：5μm分辨率相機，自動識別Mark點補償切割路徑。

-熱影響區控制：激光功率閉環反饋（響應時間<1ms），確保切縫寬度≤30μm。 三、安全與環保設計 -防護艙體：IP54防護等級，防激光泄漏觀察窗（OD6+）。 -廢氣處理：集成旋風除塵+活性炭過濾，處理切割產生的CuO微粒。 -急停系統：雙回路安全電路，激光緊急關斷時間<0.1秒。 四、技術參數示例 |項目|參數| |-|| |激光功率|300W/500W（可選）| |切割速度|≤20m/min（0.05mm銅箔）| |定位精度|±0.005mm| |最小切縫|0.015mm| |設備功耗|8kW（峰值）| 五、應用場景適配 1.鋰電池制造：極耳T形切割、多極耳一次成型。 2.FPCB加工：精密切割導電線路，無毛刺無碳化。 3.電磁屏蔽層：定制化網格/鏤空圖案切割。 結構圖核心標注要點 1.激光光路密封管道（標號①） 2.振鏡掃描頭角度校準螺釘（標號②） 3.真空吸附孔分布密度（標號③：孔距15mm） 4.除塵口負壓值監測點（標號④） 5.緊急制動按鈕位置（標號⑤：雙側配置） 該設備通過模塊化設計平衡精度與效率，其結構核心在于振鏡高速掃描+真空吸附微變形控制的協同，解決了超薄銅箔熱傳導導致的邊緣熔瘤問題。結構圖中需重點體現光路密封性、散熱風道走向及安全聯鎖邏輯，確保符合IEC60825-1激光安全標準。

銅箔外形激光切割機結構組成詳解

銅箔外形激光切割機是精密加工鋰電池、柔性電路板等核心銅箔部件的高端設備，其結構設計圍繞高精度、高效率、低熱影響等核心需求展開。其核心結構組成如下：

一、精密基礎框架與運動系統：高精定位的基石

高剛性床身/機架：采用礦物鑄件、優質鑄鐵或精密焊接鋼構，經嚴格時效處理，確保整體穩定性和抗振性，為高精度運動提供基礎。

高精度直線運動系統：核心采用高剛性精密直線導軌、C級或更高精度滾珠絲杠或直線電機驅動，搭配高分辨率編碼器實現納米級反饋。

精密伺服驅動系統：高性能交流伺服電機與驅動器，確保運動平穩、響應快速、定位精準（通?？蛇_±0.005mm或更高）。

大理石/陶瓷工作平臺：提供超高平面度、熱穩定性和絕緣性，確保銅箔放置平整，避免加工變形和靜電損傷。平臺常集成真空吸附系統，牢固固定超薄銅箔。

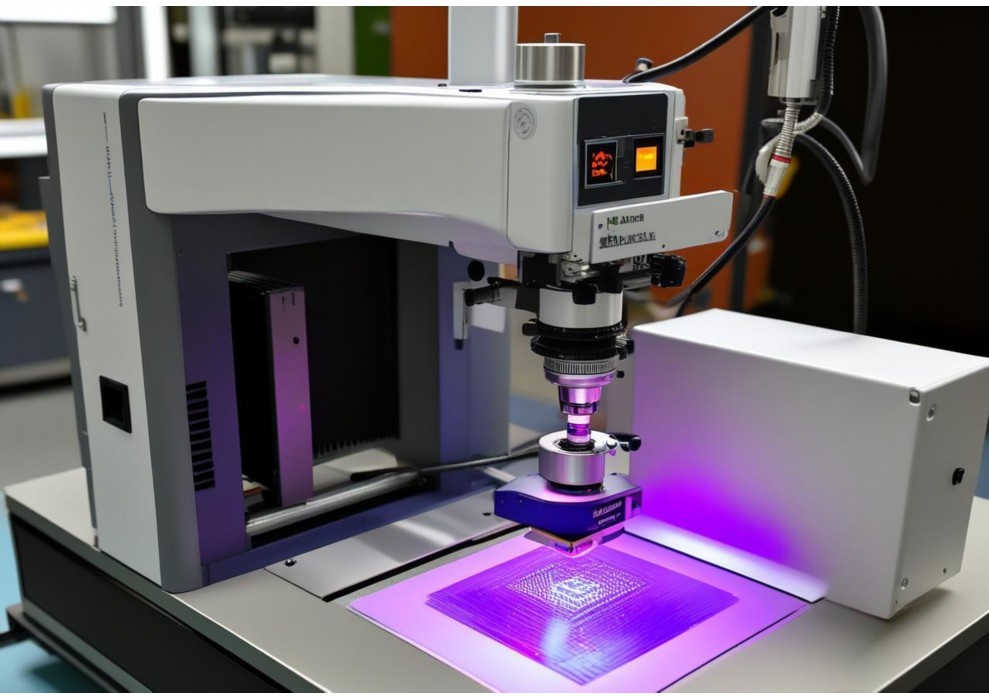

二、核心激光系統：能量精準釋放之源

超短脈沖激光器：核心光源，普遍采用高光束質量、高重復頻率的紫外（UV，如355nm）或綠光（如532nm）納秒/皮秒/飛秒激光器。短波長易被銅吸收，超短脈沖可極大減少熱影響區（HAZ），實現“冷加工”，避免毛刺、熔渣和熱變形。

精密光束傳輸與整形：包含反射鏡、擴束鏡、準直鏡等，確保激光能量高效、低損耗地傳輸至切割頭，并對光束質量進行優化。

高速振鏡掃描系統：核心切割執行單元。由高動態性能的振鏡電機驅動反射鏡片，實現激光焦點在工作面上的高速、精密二維偏轉掃描，替代機械軸運動，極大提升切割復雜外形的速度和靈活性。

F-θ聚焦透鏡：與振鏡配合，確保激光束在不同掃描位置都能精確聚焦于同一焦平面，實現整個加工區域內切割線寬均勻一致。

同軸CCD視覺定位系統：集成于切割頭內的高分辨率工業相機，通過特殊分光鏡實現與激光光路同軸。實時捕捉銅箔表面特征（如定位標記、線路圖形），實現自動對焦、精確定位（精度可達±0.01mm）和圖形自動校正，補償材料變形和放置誤差。

三、智能控制系統：設備運行的“大腦”

主控計算機與運動控制卡：運行專用切割控制軟件，處理圖形文件（如DXF,Gerber），規劃最優切割路徑，精確協調振鏡掃描與平臺運動（若存在）。

激光器控制單元：精確調控激光器的出光功率、頻率、脈沖寬度等參數，并與運動軌跡實時同步。

視覺處理系統：處理CCD圖像，執行高精度定位、對焦、圖形識別與補償算法。

人機交互界面(HMI)：觸摸屏或工控機界面，提供直觀的操作、參數設置、狀態監控、文件管理和故障診斷功能。

四、輔助與保障系統：穩定高效運行的守護者

高效除塵系統：配備近軸吸塵嘴或封閉/半封閉工作腔，連接高性能過濾除塵器（HEPA/ULPA），實時強力抽走切割產生的微米級煙塵和碎屑，保護光學鏡片、確保切割質量、維護潔凈環境。

過程監控系統(可選)：可能包含實時切割質量監測（如等離子體監測、背反射監測）、溫度傳感器等，用于工藝閉環控制和預警。

安全防護系統：激光安全聯鎖裝置、防護罩、急停按鈕、激光區域警示燈等，確保操作安全，符合Class1安全標準。

自動上下料系統(可選/高端配置)：如機械手、精密對位平臺等，實現卷料或片料的自動化、連續化生產，提升整體效率。

五、供氣與冷卻系統：

輔助氣體系統：通常使用潔凈干燥的空氣或氮氣，通過切割頭噴嘴吹向切割點，輔助清除熔渣、保護光學鏡片、并有一定冷卻作用。

水冷系統：為激光器、振鏡等關鍵發熱部件提供穩定高效的循環冷卻，保障其長時間可靠運行。

總結：

銅箔外形激光切割機是一個光、機、電、軟、氣高度集成的精密系統。其核心優勢在于超短脈沖激光源與高速精密振鏡掃描的結合，輔以高剛性結構、精密運動控制、同軸視覺定位以及高效除塵保障，共同實現了對超薄銅箔的無接觸、微米級精度的“冷”切割，具有切縫窄、熱影響小、無毛刺、無機械應力、柔性高等特點，完美滿足新能源電池、高端電子等領域對銅箔極耳、導電片等關鍵部件高質量、高效率加工的嚴苛需求，是提升電池能量密度和安全性的關鍵工藝裝備。技術的持續迭代，尤其是更高功率/更高重頻超快激光器、更智能的視覺算法及自動化集成，正推動其性能和效率不斷突破。

銅箔外形激光切割機結構原理詳解

銅箔外形激光切割機是新能源電池（如鋰電池）、電子電路等領域精密加工超薄銅箔的關鍵設備。其核心在于利用高能量密度激光束實現非接觸式、高精度切割，滿足銅箔外形輪廓的復雜、高效加工需求。其結構原理主要包括以下核心系統：

一、核心結構系統

1.高精度運動平臺系統：

結構形式：多采用高剛性橋式或龍門式結構，確保穩定性。

驅動與傳動：高性能伺服電機配合高精度滾珠絲杠或直線電機驅動，實現X/Y軸高速、高加速度（可達數g）及微米級（常達±0.01mm）定位精度。

導向：精密直線導軌或空氣軸承，保證運動平順、低摩擦、低振動。

工作臺：真空吸附平臺是核心，均勻分布吸附孔，產生強大負壓，可靠固定薄如蟬翼（6μm-105μm）的銅箔，防止加工中移位或褶皺。

2.激光發生與光束傳輸系統：

激光源：核心關鍵。針對銅的高反射率特性：

綠光激光器(532nm)：銅箔吸收率顯著高于紅外激光（如1064nm），效率高、熱影響區小，是主流選擇。

紫外激光器(355nm等)：吸收率更高，熱影響更小，適用于更精細切割，但成本更高。

光束傳輸：由反射鏡組成的光路，將激光從發生器穩定引導至切割頭。需保持光路潔凈、準直。

3.精密激光切割頭系統：

聚焦組件：核心是高精度聚焦透鏡（F-Theta透鏡），將平行激光束聚焦成極小的光斑（十幾微米至幾十微米）。

高度跟蹤系統(Z軸自動對焦)：

電容式或激光位移傳感器：實時探測銅箔表面高度變化。

伺服驅動：快速調整切割頭Z軸高度，保持焦點始終精確位于銅箔表面，這對保證切割質量和一致性至關重要。

輔助氣體系統：噴嘴通入壓縮空氣或惰性氣體（如氮氣），吹除熔渣、保護鏡片、抑制氧化、輔助切割過程。

4.計算機數控(CNC)與視覺系統：

CNC控制系統：大腦。接收CAD/CAM軟件生成的切割路徑指令，精確協調X/Y/Z軸運動、激光開關、功率調節、氣體控制等。

機器視覺系統(通?？蛇x或集成)：

高分辨率CCD相機：識別銅箔上的Mark點（定位標記）。

圖像處理軟件：實現自動定位補償，校正銅箔上料偏差，確保切割輪廓絕對精準。

5.除塵與安全防護系統：

高效除塵器：及時抽走切割產生的煙塵和微小顆粒，保護光學元件，維持潔凈環境。

安全防護：全封閉外殼、安全聯鎖、激光防護觀察窗等，保障操作安全。

二、工作原理流程

1.準備：銅箔平整鋪于真空吸附臺面，啟動真空泵牢固吸附。

2.定位：視覺系統捕捉Mark點，計算位置偏差，CNC系統自動補償修正切割路徑。

3.對焦：高度傳感器實時監測表面，Z軸伺服驅動切割頭動態調焦。

4.切割：

CNC控制運動平臺按預定軌跡高速移動。

激光器按指令輸出高能脈沖/連續激光束。

激光束經傳輸、聚焦形成極小高能光斑，照射銅箔表面。

銅箔瞬間吸收光能（綠/紫外光吸收率高），材料急劇升溫至熔融甚至氣化。

輔助氣體吹走熔融/氣化物質，形成切割縫。

5.完成：運動平臺完成路徑，激光關閉，得到所需外形輪廓的銅箔部件。

三、針對銅箔加工的關鍵技術要點

激光波長選擇：綠光/紫外光的高吸收率是高效加工銅箔的前提。

精密溫控：嚴格控制熱輸入，避免銅箔邊緣熔融塌陷、翹曲或燒蝕過度。

高速高精運動：滿足復雜輪廓和高效生產需求。

可靠真空吸附：保證超薄材料加工穩定性。

實時動態對焦：補償材料起伏，確保切割質量均勻一致。

總結

銅箔外形激光切割機通過高精度機械平臺、專用波長激光源、精密光學聚焦、實時高度跟蹤、智能CNC控制及真空固定等系統的協同作用，實現了對超薄、高反射銅箔材料的非接觸、高精度、高效率、低熱影響外形切割，是現代精密制造業，特別是新能源電池產業不可或缺的核心裝備。其技術核心在于克服銅的高反射特性并實現對超薄材料的精密穩定加工控制。
