8-12寸半自動劃片機

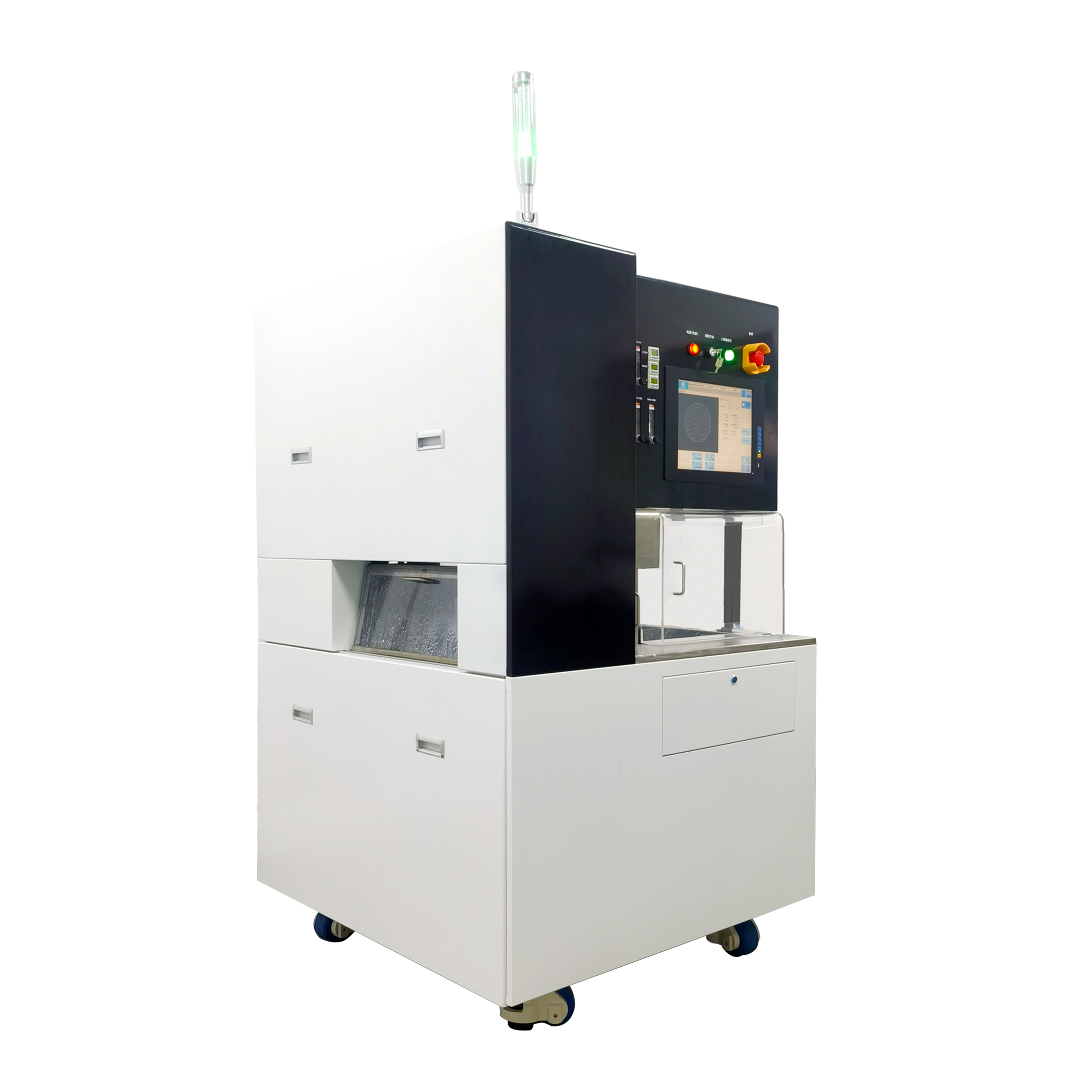

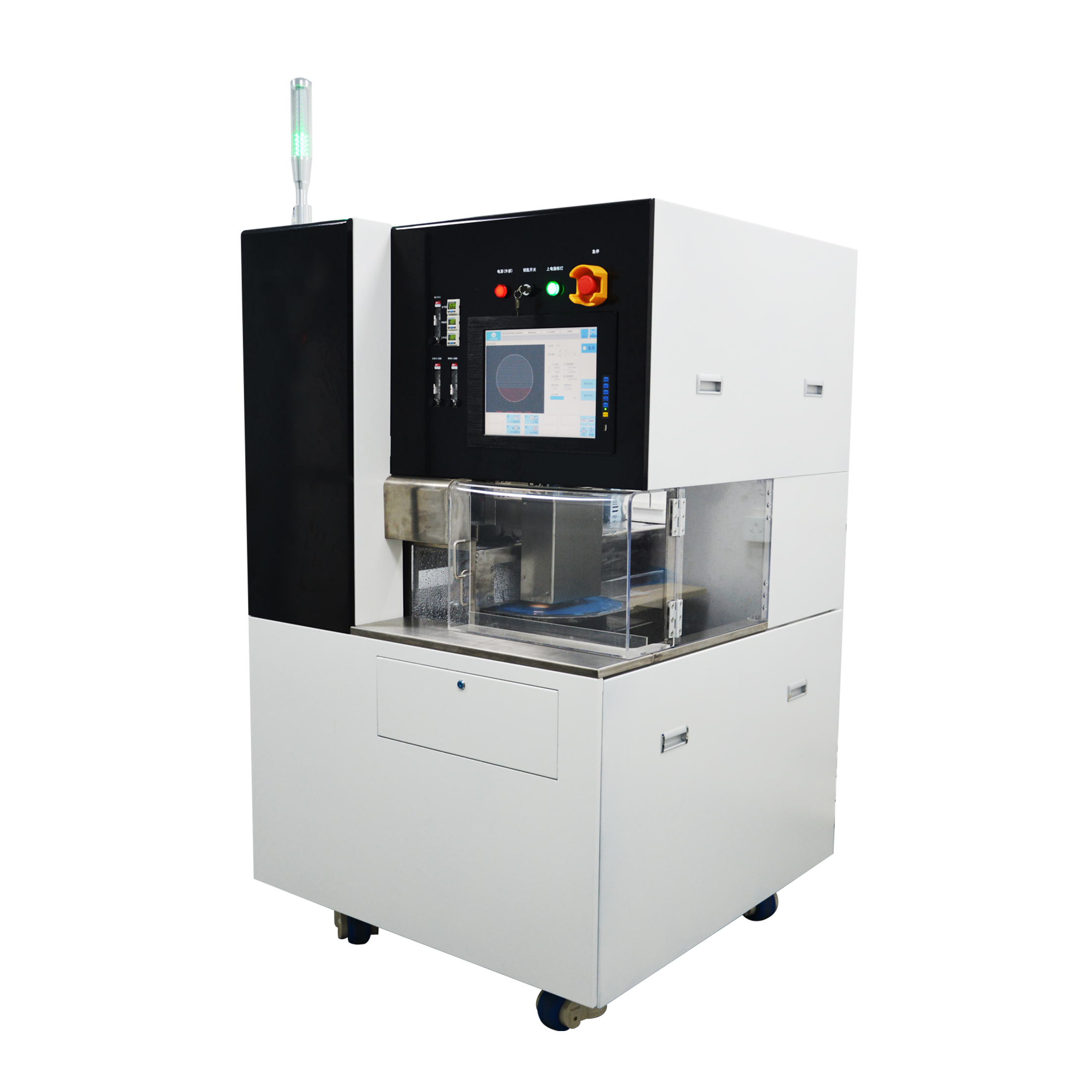

BT3352 精密砂輪劃片機

高效率高精度高性能

BT3352 精密砂輪劃片機主要用于半導體晶圓、集成電路、QFN、發光二極管、LED芯片、太陽能電池、熱敏電阻、壓電陶瓷、電子基片等的劃切,適用于包括硅、石英、 氧化鋁、氧化鐵、砷化鎵、鈮酸鋰、藍寶石和玻璃等材料。其工作原理是通過空氣靜壓主軸帶動金剛石砂輪劃切刀具高速旋轉,將晶圓或器件沿切割道方向進行切割或開槽。

400-007-1218 獲取報價

產品詳情產品參數樣品案例

產品介紹

可用于集成電路QFN、壓電陶瓷、發光二極管、分離器件、光通訊器件、LED芯片、熱敏電阻、光學器件、陶瓷電路器件的劃切分離加工。適用于硅、石英、玻璃、藍寶石、氧化鋁、氧化鐵、砷化鎵和鈮酸鋰等材料的劃切加工。最大兼容8英寸晶圓,具有單主軸和雙主軸的機型。其工作原理是通過空氣靜壓主軸帶動金剛石砂輪劃切刀具高速旋轉,將晶圓或器件沿切割道方向進行切割或開槽。

產品介紹:

● 1.8KW(2.4KW可選) 大功率直流主軸

● 高剛性龍門式結構

● T軸旋轉軸采用DD馬達

● 進口超高精密級滾柱型導軌

● 進口超高精密滾珠型絲桿

● CCD雙鏡頭自動影像系統

● 友好人機交互界面

● 瑞士進口滾柱導軌,精度高,耐用性久,穩定性高,超高直線度,實測0.9μm

● 采用進口研磨級超高精密滾珠絲杠,定位精度可達2μm全行程

● 自動對焦功能,具有CSP切割功能,具有 在線刀痕檢測功能

● NCS非接觸測高,BBD刀破損檢測,自動修磨法蘭功能

● 工件形狀識別功能,更加友好人機界面

● 自動化程序著提升

● 滿足各種加工工藝需求



產品參數

項目

產品型號

BT3352 精密砂輪劃片機


加工尺寸

?305mm/260mm×260mm或定制

X軸

最大速度

600mm/s

直線度

2μm全行程

Y軸

有效行程

310mm

定位精度

2μm全行程

分辨率

0.1μm

 Z軸

有效行程

40mm

單步步盡量

0.0005mm

最大刀輪直徑

60mm或定制

T軸

轉動角度范圍

380

主軸

最大轉速

60000rpm

額定輸出功率

直流1.8/2.4KW

 基礎規格

電源

220V/50Hz

壓縮空氣

0.5-0.6Mpa、Max220L/min

切削水

0.2-0.3Mpa、Max 4L/min

排風流量

3m3/min

尺寸(mm)

1080X1160X1810

重量

1200KG

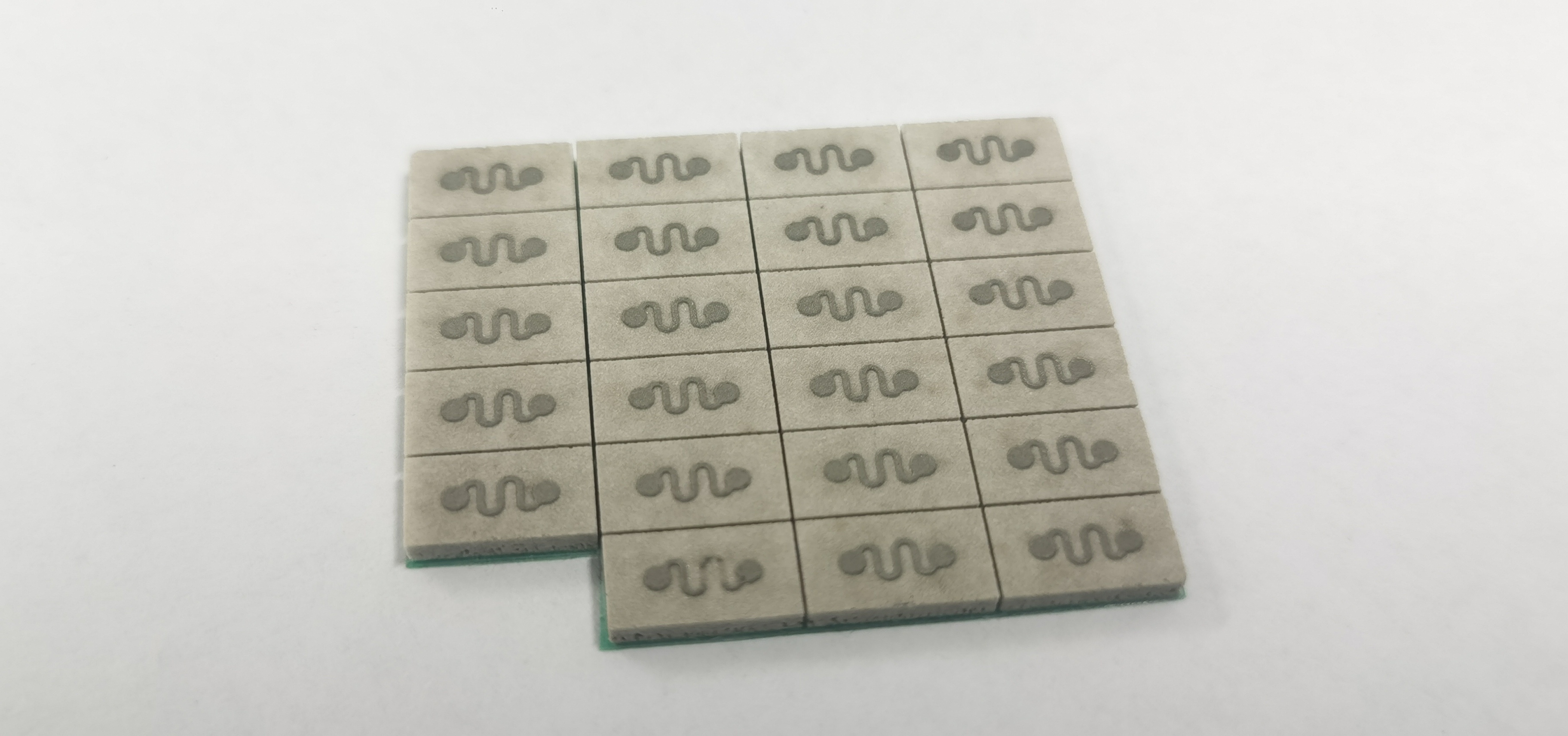

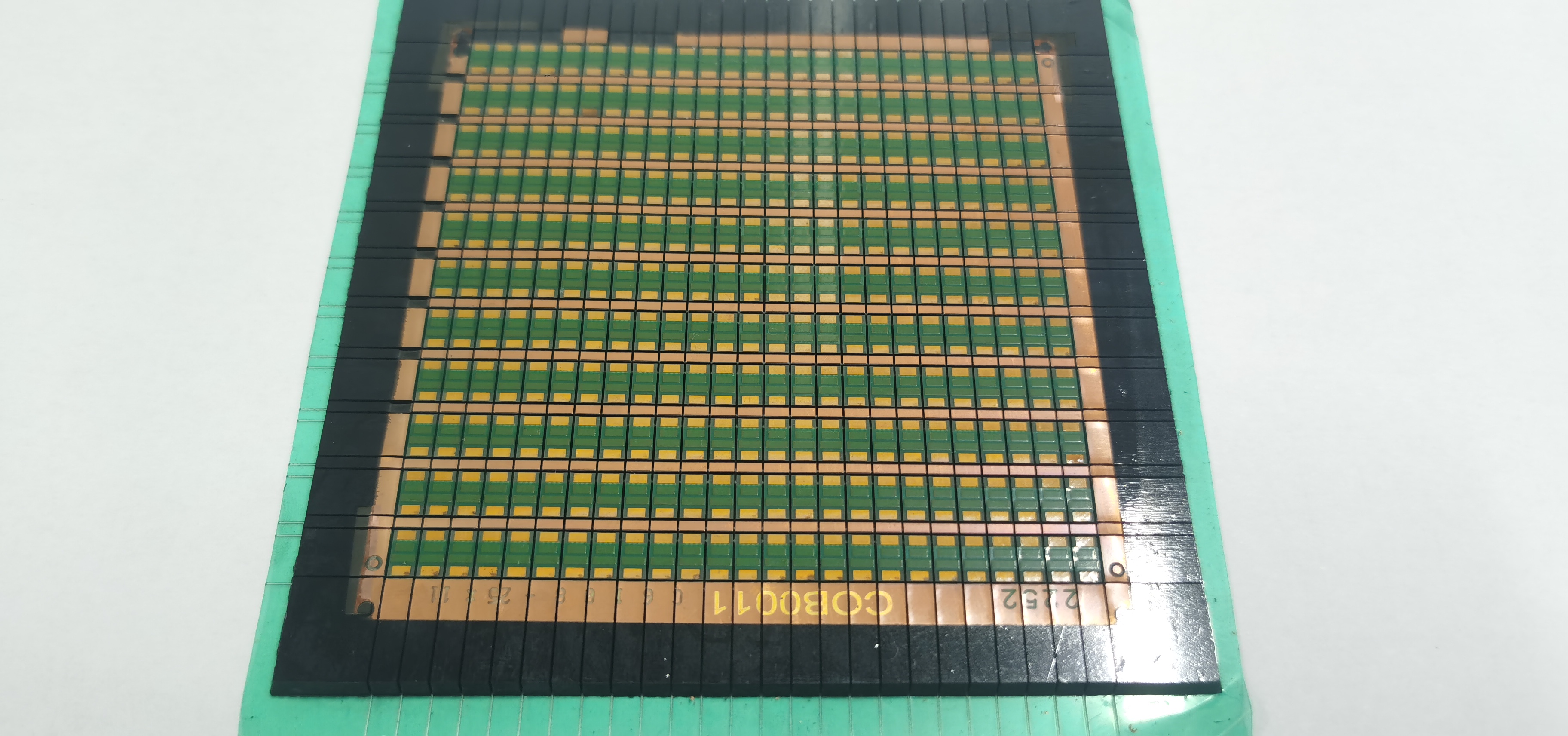

樣品案例
