雙軸全自動劃片機

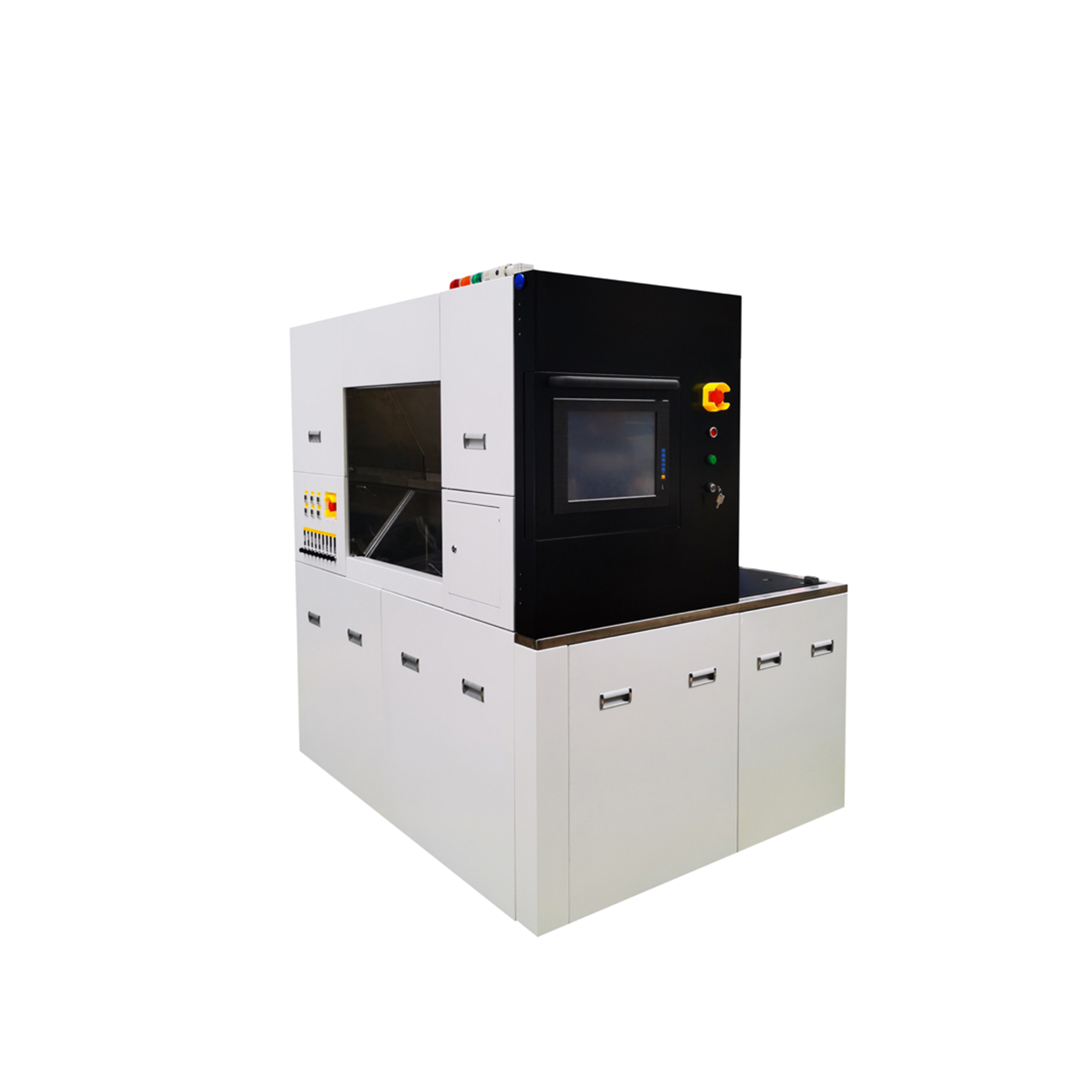

BT6366 精密砂輪劃片機

高效率高精度高性能

BT6366 精密砂輪劃片機主要用于半導體晶圓、集成電路、QFN、發光二極管、miniLED、太陽能電池、電子基片等的劃切,適用于包括硅、石英、 氧化鋁、氧化鐵、砷化鎵、鈮酸鋰、藍寶石和玻璃等材料。其工作原理是通過空氣靜壓主軸帶動金剛石砂輪劃切刀具高速旋轉,將晶圓或器件沿切割道方向進行切割或開槽。 機型實現了晶圓從裝片、對準、切割、清洗到卸片的自動化操作。該機型配置了大功率對向式雙主軸,Z1和Z2軸上都配置了NCS和專用顯微鏡,大幅度減少對準和檢查時間,從而降低人工成本、提高生產效率。

400-007-1218 獲取報價

產品詳情產品參數樣品案例

產品介紹

機型實現了晶圓從裝片、對準、切割、清洗到卸片的自動化操作。該機型配置了大功率對向式雙主軸,Z1和Z2軸上都配置了NCS和專用顯微鏡,大幅度減少對準和檢查時間,從而降低人工成本、提高生產效率。

應用:

12寸IC、PCB、陶瓷、玻璃、鈮酸鋰、氧化鋁、石英等材料的精密切割;廣泛用于IC集成電路 (8-12寸)、LED封裝、QFN、DFN、BGA、光學光電、通訊等行業。




產品參數

項目

產品型號

BT6366 精密砂輪劃片機


加工尺寸

≤?305mm/□260mm*260mm/定制

運動方式

雙軸對向式、全自動

X軸

最大速度

600mm/s

直線度

1.5μm全行程

Y軸

有效行程

310mm

定位精度

2μm全行程

分辨率

0.1μm

 Z軸

有效行程

40mm

單步步盡量

0.0001mm

最大刀輪直徑

60mm或定制

T軸

轉動角度范圍

380

主軸

最大轉速

60000rpm/min

額定輸出功率

直流(DC)1.5/1.8/2.4KW

 基礎規格

電源

三相AC220V/50Hz

壓縮空氣

0.5-0.6Mpa、Max420L/min

切削水

0.2-0.3Mpa、Max 12L/min

排風流量

10m3/min

尺寸(mm)

1288X1618X1810

重量

2000kg


樣品案例
